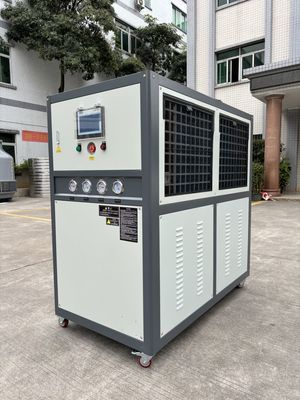

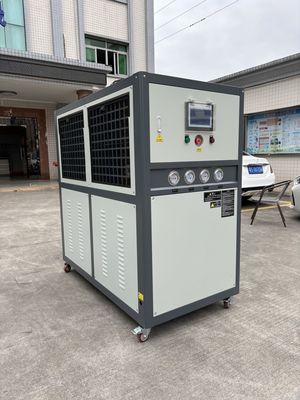

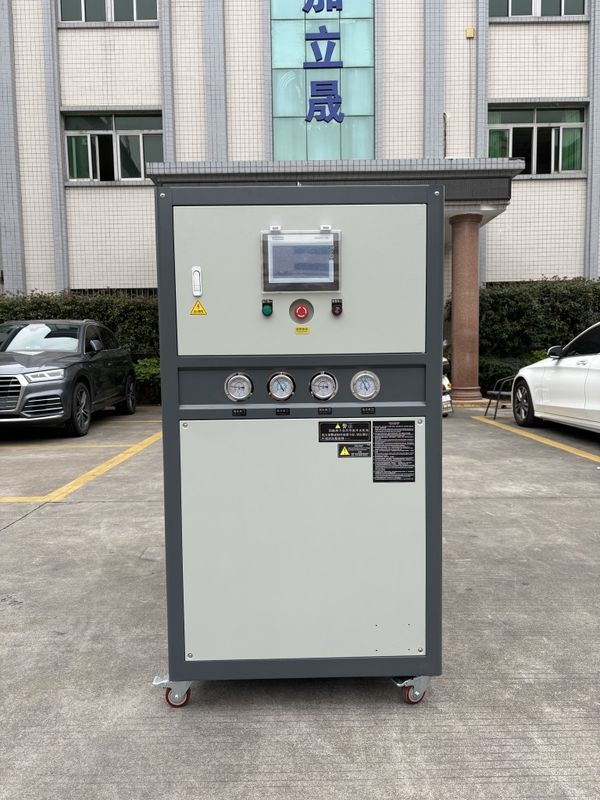

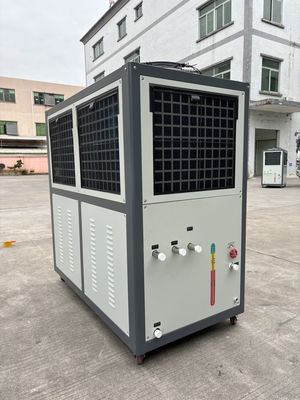

JLSF-12HP Luftgekühlter Wasserkühler 10 Tonnen 10TR Kühlkapazität Verpackungsmaschinen Extruder
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-12HP/10Ton/10TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 7 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft-abgekühltes Wasser-Kühler | Steuerungssystem: | SiemensPLC/ 7-Zoll-Touchscreen |
|---|---|---|---|
| Wasseraustrittstemperatur: | 5-35℃ | Typ des Kompressors: | Schaltfläche und/oder Schaltfläche |
| Verdampfer: | Wasser-Behälter-Spule/Shell- und Rohr-/Platten-Wärmetauscher | Kondensator: | Flachrohr |
| Kondensator-Fans: | Axial/Trommel der Zentrifuge | Geräuschpegel: | ≤65dB (A) |
| Kühlmittel: | R22/R407C/R134A/R410A/R404A | Schutzsystem: | Hoch- Niederdruck, Wasserstrom, Überlastung, etc. |
| Pump: | Zentrifugal/Vertikale | Wasserflussrate: | 5-6m ³ /h |
| Gewährleistung: | 12 Monate | ||
| Hervorheben: | Luftgekühlter Wasserkühler 10 Tonnen Kapazität,Verpackungsmaschinen Luftgekühlter Wasserkühler |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Luftgekühlter Kühler ist eine Art von Kühlergerät, auch bekannt als Kühler. Es entlässt Wärme mit Hilfe eines Luftkondensators, so wird es "luftgekühlt",Dies unterscheidet sich von der Art und Weise, wie wassergekühlte Kühlgeräte funktionieren, die mit Hilfe eines Wasserkondensators Wärme entlässt.
Im Vergleich zum herkömmlichen wassergekühlten Kühler besteht der Unterschied zwischen dem luftgekühlten Kühler und dem herkömmlichen wassergekühlten Kühler darin, dass ein Luftkühler als Kondensator verwendet wird.und der Ventilator bläst die für die Wärmeableitung erforderliche Luft von einer Seite der Maschine aus und entlässt sie von der anderen SeiteDer Luftgekühlte Kühler benötigt daher keine externe Kühlwasserquelle, ist unabhängig und sehr bequem zu installieren und zu bewegen.
Produktionsmerkmale:
Der Luftgekühlte Kühler ist eine gängige Kühlausrüstung, deren Hauptmerkmale folgende sind:
1Unabhängigkeit:Der luftgekühlte Kühler muss nicht durch Rohre oder Wasserpumpen an eine externe Kühlwasserquelle angeschlossen werden, ist unabhängig und einfach zu installieren und zu bewegen.
2.Hohe Effizienz und Energieeinsparung:Der luftgekühlte Kühler verfügt über hocheffiziente Kompressoren und Wärmetauscher, die in kurzer Zeit die festgelegten Temperaturanforderungen erfüllen können.und kann auch den Energieverbrauch reduzieren und bessere Energieeinsparungseffekte haben.
3.Leichte Wartung:Die Luftgekühlte ist einfach zu bauen, leicht zu warten, leicht zu reinigen und zu reparieren.
4- Niedriges Geräusch:Der luftgekühlte Kühler hat einen geringen Betriebslärm und stört nicht die Umgebung und das Personal. Er eignet sich für Orte, die eine ruhige Umgebung erfordern.
5.Automatische Steuerung:Der luftgekühlte Kühler hat ein fortschrittliches Steuerungssystem, das die Temperatur und Luftfeuchtigkeit automatisch anpassen kann, um eine stabile und zuverlässige Kühleffekte zu gewährleisten.
6.Flexibilität:Der luftgekühlte Kühler kann allein oder in Verbindung mit anderen Geräten verwendet werden, um unterschiedliche Anforderungen zu erfüllen.
Im Allgemeinen weist der luftgekühlte Kühler die Eigenschaften von Unabhängigkeit, hoher Effizienz und Energieeinsparung, einfacher Wartung, geringer Geräuschbelastung, automatischer Steuerung und Flexibilität auf.und ist eine ideale Ausrüstung, die in verschiedenen Kühlbedürfnissen weit verbreitet ist.
Arbeitsprinzip:
Zu den Hauptkomponenten eines luftgekühlten Kühlsystems gehören ein Kompressor, ein Luftkondensator, ein Expansionsventil und ein Verdampfer.
1Der Kompressor nimmt Niederdruck- und Niedertemperaturkältegas auf und komprimiert es zu Hochdruck- und Hochtemperaturgas.
2Dieses hochtemperaturierte, hochdruckende Kältemittelgas gelangt in den Luftkondensator, tauscht Wärme mit der Umgebungsluft aus und entlässt Wärme in die Umgebung.während das Kältemittel vom gasförmigen zum flüssigen Zustand kondensiert.
3Die Hochdruckkältemittelflüssigkeit geht durch das Ausdehnungsklappe, der Druck fällt plötzlich, und es verwandelt sich in eine Niederdruck- und Niedertemperaturkältemittelflüssigkeit.
4Die Niedertemperatur- und Niederdruckkühlmittelflüssigkeit gelangt in den Verdampfer, absorbiert die Raumwärme und verdunstet selbst in einen gasförmigen Zustand.und die Raumtemperatur fällt, um den Zweck der Kühlung zu erreichen.
5Das Kühlmittelgas wird wieder in den Kompressor gezogen, um einen Zyklus abzuschließen.
Zu den Vorteilen von Luftkühlsystemen gehören die einfache Installation, die Abwesenheit von Kühlturmen und Kühlwasserpumpen und die geringen Wartungskosten.der Wirkungsgrad ist niedriger als bei wassergekühlten Kühlern, vor allem bei hohen Umgebungstemperaturen, und sein Wirkungsgrad wird weiter verringert.
| 1 Kompressor | 5 Verdampfer | 9 Temperatursensor | 13 Umgehungsventil |
| 2 Kondensator | 6 Kugelventil | 10 Wasserbehälter | 14 Niederspannungsregler |
| 3 Filtertrockner | 7 Antifriesschalter | 11 Druckmessgerät für die Wasserpumpe | 15 Hochspannungsregler |
| 4 Expansionsventil | 8 Schwimmschalter | 12 Wasserpumpe |
16 Druckentlastungsventil |
Technische Parameter:
| Modell | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kühlkapazität | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Umlaufpumpe | Macht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kopf | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdampfer | Durchfluss | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Wasserkapazität | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Durchmesser | Zoll | Ein halbes Zoll. | 3/4 Zoll. | 1 " | 1 bis 2 Zoll. | 1 bis 2 Zoll. | ||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulen-Überhitzungsschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Einheitsgewicht | Weigerung | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modell | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kühlkapazität | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Umlaufpumpe | Macht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kopf | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdampfer | Durchfluss | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Wasserkapazität | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Durchmesser | Zoll | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulen-Überhitzungsschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Einheitsgewicht | Weigerung | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Anwendungsbereich:
Kleine luftgekühlte Kühlgeräte eignen sich für viele verschiedene Branchen und Anwendungen, einschließlich, aber nicht beschränkt auf:
1Elektronikindustrie:Kleine luftgekühlte Kühlgeräte können die Kälte für Hightech-Produkte wie Halbleiter, Optik und elektronische Komponenten bereitstellen, um den normalen Betrieb der Geräte zu gewährleisten.
2- Pharmazeutische Industrie:Kleine luftgekühlte Kühler können eine stabile Kühleffekte für die Verbindung im pharmazeutischen Produktionsprozess schaffen, die eine Temperaturkontrolle erfordert, um die Qualität und Sicherheit von Arzneimitteln zu gewährleisten..
3Lebensmittelindustrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die während der Lebensmittelverarbeitung, Lagerung und Beförderung eine Temperaturkontrolle benötigen, um die Qualität und Sicherheit von Lebensmitteln zu gewährleisten.
4.Plastikindustrie:Kleine luftgekühlte Kühlgeräte können bei Kunststoffspritzgießen, Blasgießen, Extrusionsgießen usw. die temperaturgesteuerten Verbindungen kühlen.Gewährleistung der Produktqualität und der Produktionseffizienz.
5Chemische Industrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die im chemischen Produktionsprozess eine Temperaturregelung benötigen, um die Qualität und Sicherheit chemischer Produkte zu gewährleisten.
Im Allgemeinen eignen sich kleine luftgekühlte Kühlgeräte für verschiedene Anlässe, bei denen Kühlung erforderlich ist, und bieten effiziente, stabile und zuverlässige Kühllösungen für verschiedene Branchen.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Luftgekühlten Kühlern umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Anwendung des Kühlers in einem Extruder:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
Während des Arbeitsprozesses des Extruders werden Materialien wie Kunststoffe oder Gummi durch Erhitzen und Drucken zu Produkten mit bestimmten Formen wie Rohren, Kabeln, Filmen usw. extrudiert.In diesem Prozess, muss der Extruder eine konstante Temperaturkontrolle der Heizelemente (z. B. Heizfässer) durchführen, um die erforderliche Extrusionstemperatur zu halten.
Der Wasserkühler senkt die Temperatur des Extruders durch Zirkulation von Kühlwasser.Es führt das Kühlwasser durch das Kühlsystem und verbindet dann das Kühlwasser durch Rohre oder Kühlschleifen mit den Heizelementen im ExtruderDas Kühlwasser nimmt die von den Heizelementen freigesetzte Wärme auf und entfernt sie, wodurch eine stabile Temperatur während des Extrusionsvorgangs erhalten bleibt.
Der Einsatz von Wasserkühlern kann folgende Vorteile bringen:
1. Temperaturregelung:Der Wasserkühler kann einen präzisen Kühleffekt erzeugen, um sicherzustellen, dass die Temperatur der Heizelemente im Extruder innerhalb des erforderlichen Bereichs bleibt.Vermeidung der Auswirkungen von Überhitzung oder Überkühlung auf den Extrusionsprozess und die Produktqualität.
2Stabilität:Durch die Abkühlung des Extruders kann der Wasserkühler dazu beitragen, die Stabilität des Extrusionsprozesses aufrechtzuerhalten und die Auswirkungen von Temperaturschwankungen auf Produktgröße, Erscheinungsbild und Leistung zu verringern.
3. Verbesserung der Produktionseffizienz:Der Kühler kann das Heizelement schnell abkühlen, die Zeit des Extruders beim Starten und Herunterfahren verkürzen und die Produktionseffizienz und -leistung verbessern.
4. Verlängerung der Lebensdauer der Ausrüstung:Durch die Steuerung der Temperatur des Extruders kann der Kühler die durch thermische Belastung verursachten Schäden an der Ausrüstung reduzieren und die Lebensdauer und Zuverlässigkeit der Ausrüstung verlängern.
Kurz gesagt, die Anwendung des Kühlers im Extruder kann eine präzise Temperaturkontrolle gewährleisten, die Stabilität des Extrusionsprozesses und die Produktqualität gewährleisten,und verbessern die Produktionseffizienz und die Lebensdauer der Geräte.
