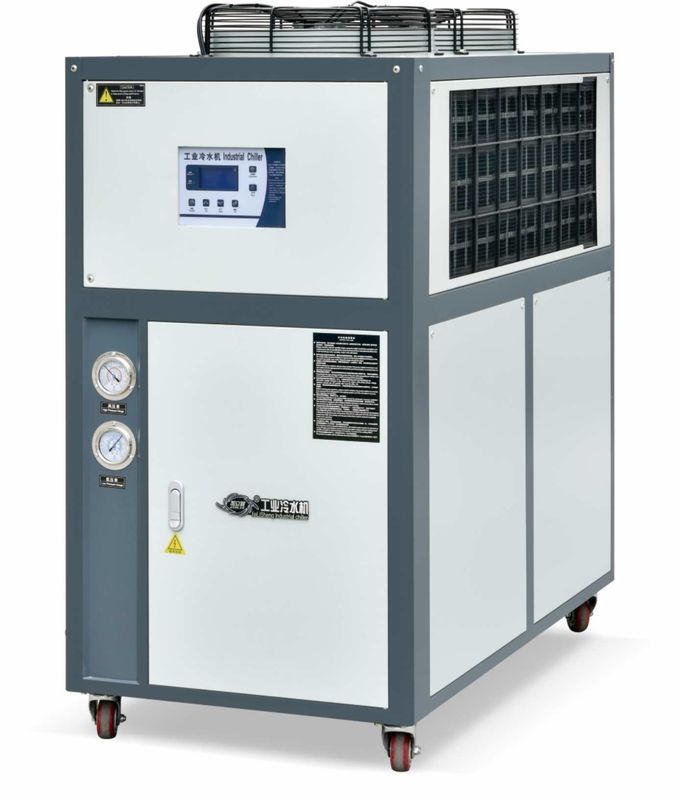

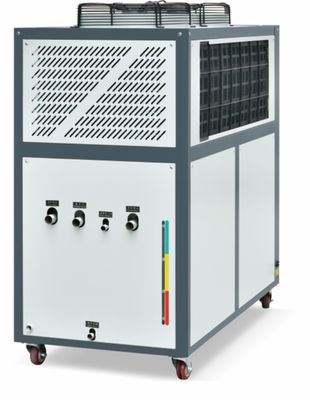

JLSF-6HP Luftkühlwasserkühlmaschine für Vakuumbeschichtung Elektroplattierung Oxidation
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO |
| Modellnummer: | JLSF-6HP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 600 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft-abgekühltes Wasser-Kühler | Anwendung: | Industriell/Werbung |
|---|---|---|---|
| Steuerung: | Microprocessor/PLC | Kompressor-Art: | Rolle/halbhermetisches/hermetisches |
| Verdampfer: | Wasser-Behälter-Spule/Shell- und Rohr-/Platten-Wärmetauscher | Kondensator: | Gerippt |
| Kondensator-Fans: | Axial/Trommel der Zentrifuge | Lautstärke: | 60-65dB (A) |
| Pumpe: | Trommel der Zentrifuge | Kühlmittel: | R22/R407C/R134A/R410A/R404A |
| Schutz: | Hoch- Niederdruck/Überlastung/Phasenfolge/Frostschutz | Gewährleistung: | 12 Monate |
| Hervorheben: | JLSF-6HP Luftkühlwasserkühler,Vakuumbeschichtung Luftkühlwasserkühler,Elektroplattierung Oxidationskühlkühlmaschine |
||
Produkt-Beschreibung
JLSF-6HP Luftgekühlte Wasserkühlmaschine, Vakuumbeschichtung, Elektroplattierung und Oxidation
Beschreibung des Produkts:
Der Vakuumbeschichtungskühler ist ein Kühler, der zur Kühlung der Vakuumbeschichtungsanlage verwendet wird.Vakuumpumpe und andere Geräte zur Gewährleistung der Stabilität der Geräte und der Qualität des Films.
Produktionsmerkmale:
Die Hauptmerkmale des Vakuumbeschichtungschillers sind:
1. Hochpräzise Temperaturregelung:Der Vakuumbeschichtungskühler kann die Temperatur der Reaktionskammer, des Zielmaterials und der Vakuumpumpe und anderer Ausrüstungen durch die Steuerung der Temperatur und des Durchflusses des Kühlwassers genau steuern,um die Stabilität der Ausrüstung und die Qualität des Films zu gewährleisten.
2Effiziente Kühlung:Der Vakuumbeschichtungskühler kann die Temperatur der Reaktionskammer, des Zielmaterials, der Vakuumpumpe und anderer Geräte durch zirkulierendes Wasser schnell senken.und verbessern die Kühlleistung und die Produktionseffizienz.
3Kompaktes Ausrüstungssystem:Vakuumbeschichtungskühler haben in der Regel eine kompakte Struktur, nehmen einen kleinen Platz ein und sind einfach zu installieren und zu bedienen.
4Einfach zu bedienen:Der Betrieb des Vakuumbeschichtungskühlers ist relativ einfach, nur die Temperatur und den Fluss des Kühlwassers anpassen, um die Steuerung der Ausrüstung zu realisieren.
5. Energieeinsparung und Umweltschutz:Der Vakuumbeschichtungskühler hat ein energiesparendes und umweltfreundliches Design, das den Energieverbrauch und die Umweltverschmutzung reduzieren kann.
Vakuumbeschichtungskühler sind in der Elektronik, Optoelektronik, Luftfahrt, Chemie und anderen Industriezweigen weit verbreitet.Sicherstellung der Stabilität der Ausrüstung und der Qualität des Films, die Produktionseffizienz zu verbessern und die Produktionskosten zu senken.
Arbeitsprinzip:
Zu den Hauptkomponenten eines luftgekühlten Kühlsystems gehören ein Kompressor, ein Luftkondensator, ein Expansionsventil und ein Verdampfer.
1Der Kompressor nimmt Niederdruck- und Niedertemperaturkältegas auf und komprimiert es zu Hochdruck- und Hochtemperaturgas.
2Dieses hochtemperaturierte, hochdruckende Kältemittelgas gelangt in den Luftkondensator, tauscht Wärme mit der Umgebungsluft aus und entlässt Wärme in die Umgebung.während das Kältemittel vom gasförmigen zum flüssigen Zustand kondensiert.
3Die Hochdruckkältemittelflüssigkeit geht durch das Ausdehnungsklappe, der Druck fällt plötzlich, und es verwandelt sich in eine Niederdruck- und Niedertemperaturkältemittelflüssigkeit.
4Die Niedertemperatur- und Niederdruckkühlmittelflüssigkeit gelangt in den Verdampfer, absorbiert die Raumwärme und verdunstet selbst in einen gasförmigen Zustand.und die Raumtemperatur fällt, um den Zweck der Kühlung zu erreichen.
5Das Kühlmittelgas wird wieder in den Kompressor gezogen, um einen Zyklus abzuschließen.
Zu den Vorteilen von Luftkühlsystemen gehören die einfache Installation, die Abwesenheit von Kühlturmen und Kühlwasserpumpen und die geringen Wartungskosten.der Wirkungsgrad ist niedriger als bei wassergekühlten Kühlern, vor allem bei hohen Umgebungstemperaturen, und sein Wirkungsgrad wird weiter verringert.
| 1 Kompressor | 5 Verdampfer | 9 Temperatursensor | 13 Umgehungsventil |
| 2 Kondensator | 6 Kugelventil | 10 Wasserbehälter | 14 Niederspannungsregler |
| 3 Filtertrockner | 7 Antifriesschalter | 11 Wasserpumpendruckmessgerät | 15 Hochspannungsregler |
| 4 Expansionsventil | 8 Schwimmschalter | 12 Wasserpumpe |
16 Druckentlastungsventil |
Technische Parameter:
| Modell | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kühlkapazität | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Umlaufpumpe | Macht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kopf | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdampfer | Durchfluss | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Wasserkapazität | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Durchmesser | Zoll | Ein halbes Zoll. | 3/4 Zoll. | 1 " | 1 bis 2 Zoll. | 1 bis 2 Zoll. | ||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Einheitsgewicht | Weigerung | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modell | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kühlkapazität | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Umlaufpumpe | Macht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kopf | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdampfer | Durchfluss | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Wasserkapazität | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Durchmesser | Zoll | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Einheitsgewicht | Weigerung | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Anwendungsbereich:
Kleine luftgekühlte Kühlgeräte eignen sich für viele verschiedene Branchen und Anwendungen, einschließlich, aber nicht beschränkt auf:
1Elektronikindustrie:Kleine luftgekühlte Kühlgeräte können die Kälte für Hightech-Produkte wie Halbleiter, Optik und elektronische Komponenten bereitstellen, um den normalen Betrieb der Geräte zu gewährleisten.
2- Pharmazeutische Industrie:Kleine luftgekühlte Kühler können eine stabile Kühleffekte für die Verbindung im pharmazeutischen Produktionsprozess schaffen, die eine Temperaturkontrolle erfordert, um die Qualität und Sicherheit von Arzneimitteln zu gewährleisten..
3Lebensmittelindustrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die während der Lebensmittelverarbeitung, Lagerung und Beförderung eine Temperaturkontrolle benötigen, um die Qualität und Sicherheit von Lebensmitteln zu gewährleisten.
4.Plastikindustrie:Kleine luftgekühlte Kühlgeräte können bei Kunststoffspritzgießen, Blasgießen, Extrusionsgießen usw. die temperaturgesteuerten Verbindungen kühlen.Gewährleistung der Produktqualität und der Produktionseffizienz.
5Chemische Industrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die im chemischen Produktionsprozess eine Temperaturregelung benötigen, um die Qualität und Sicherheit chemischer Produkte zu gewährleisten.
Im Allgemeinen eignen sich kleine luftgekühlte Kühlgeräte für verschiedene Anlässe, bei denen Kühlung erforderlich ist, und bieten effiziente, stabile und zuverlässige Kühllösungen für verschiedene Branchen.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Luftgekühlten Kühlern umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Luftgekühlte Kühler werden in Standardholzkisten aus Sperrholz verpackt und versandt. Alle Komponenten werden mit einem Film gesichert und geschützt, und die Einheit wird dann für einen einfachen Transport auf eine Palette gelegt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Die Bedeutung von Kühlern für die Vakuumbeschichtung
Der Kühler spielt eine sehr wichtige Rolle im Vakuumbeschichtungsprozess und hat einen entscheidenden Einfluß auf die Qualität und Effizienz der Vakuumbeschichtung.Die Rolle der Kältemaschinen in der Vakuumbeschichtung spiegelt sich hauptsächlich in den folgenden Aspekten wider::
1. Die Temperatur der Reaktionskammer kontrollieren:Während des Vakuumbeschichtungsprozesses wird die Temperatur in der Reaktionskammer weiter steigen. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. Die Temperatur der Vakuumpumpe zu steuern:Die Vakuumpumpe ist ein wesentliches Gerät im Vakuumbeschichtungsprozess, und die Erhöhung ihrer Temperatur verringert ihre Pumpeffizienz und Lebensdauer.Der Kühler kann die Temperatur der Vakuumpumpe reduzieren, indem er die Vakuumpumpenhülle und die Saugleitung kühlt, verbessert die Saugleistung und verlängert die Lebensdauer der Vakuumpumpe.
3Ziel abkühlen:Das Ziel wird während des Beschichtungsprozesses Wärme erzeugen, wenn es nicht rechtzeitig abgekühlt wird, verringert dies die Lebensdauer des Ziels und beeinträchtigt die Qualität des Films.Der Wasserkühler kann das Ziel durch zirkulierendes Wasser kühlen, halten die Temperatur des Ziels konstant, verlängern die Lebensdauer des Ziels und verbessern die Filmqualität.
4. Sicherstellung der Stabilität der Ausrüstung:Bei der Vakuumbeschichtung hat die Stabilität der Ausrüstung entscheidende Auswirkungen auf die Qualität und Effizienz der Filmbildung.Der Kühler sorgt für die Stabilität der Anlage, indem er die Temperatur der Reaktionskammer regelt., Vakuumpumpe und Zielmaterial, um die Qualität und Effizienz der Filmbildung zu verbessern.
Zusammenfassend kann der Kühler nicht nur die Stabilität der Ausrüstung während des Vakuumbeschichtungsprozesses gewährleisten, sondern auch die Temperatur der Reaktionskammer, der Vakuumpumpe und des Ziels steuern,und die Qualität und Effizienz der Filmbildung zu verbessern, so dass seine Bedeutung für die Vakuumbeschichtung nicht ignoriert werden kann.
