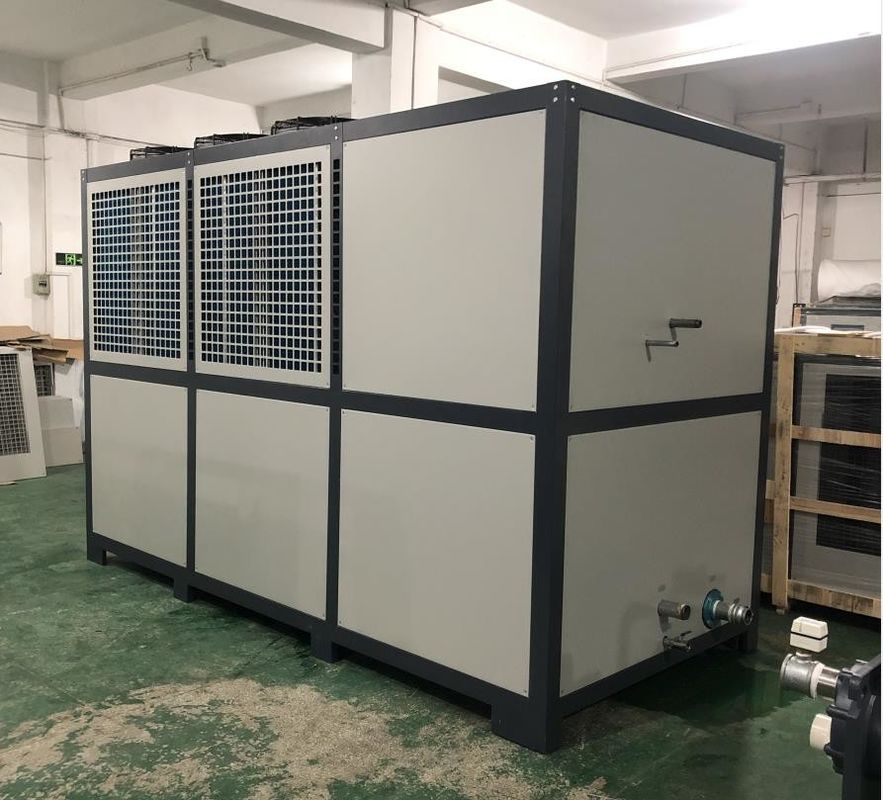

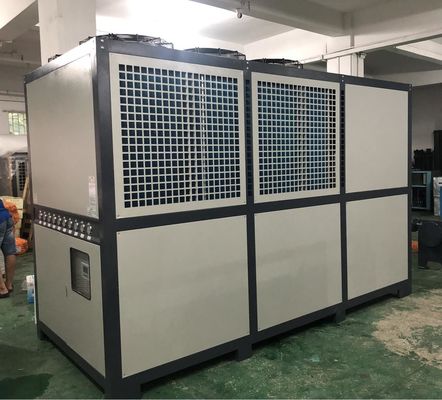

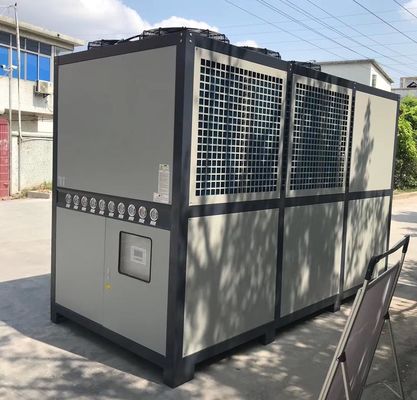

JLSF-50HP Luftgekühlter Wasserkühler für Extruder-Granulator
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-50HP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 15 TAGE |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft-abgekühltes Wasser-Kühler | Steuerungssystem: | PLC/Mikrocomputer |
|---|---|---|---|
| Wasseraustrittstemperatur: | 5-35℃ | Kompressor-Art: | Rolle/halbhermetisches/hermetisches |
| Verdampfer: | Wasser-Behälter-Spule/Shell- und Rohr-/Platten-Wärmetauscher | Kondensator: | Rippenrohr |
| Kondensator-Fans: | Axial/Trommel der Zentrifuge | Geräuschpegel: | ≤75dB (A) |
| Spannung: | 220V/380V/415V/440V/480V | Häufigkeit: | 50Hz/60Hz |
| Kühlmittel: | R22/R407C/R134A/R410A/R404A | Schutzsystem: | Hoch- Niederdruck, Wasserstrom, Überlastung, etc. |
| Pumpe: | Zentrifugal/Vertikale | Gewährleistung: | 12 Monate |
| Hervorheben: | JLSF-50HP Luftgekühlter Wasserkühler,Luftgekühlter Wasserkühlgerät mit Extruder,Granulator Industriewasserkühler |
||
Produkt-Beschreibung
JLSF-50HP Luftgekühlter Wasserschutzschrauber, Granulator, Blechschrauber, Kunststoffschrauber
Beschreibung des Produkts:
Der Extruder-Hilfschiller ist eines der Kühlsysteme, die für die Extrusionsmaschinen verwendet werden.die Temperatur der Ausrüstung wird steigenUm dieses Problem zu lösen, ist der Extruder in der Regel mit Hilfsgeräten wie einem Kühler ausgestattet.
Die Hauptaufgabe des Extruder-Hilfe-Kühlers besteht darin, Kühlwasser zur Senkung der Temperatur der Extrusionsmaschine bereitzustellen.Der Kühler sendet Kühlwasser an den Heizteil des Extruders oder an andere Teile, die durch das Kreislaufsystem abgekühlt werden müssen, wodurch die Temperatur der Geräte wirksam gesenkt wird, was dazu beiträgt, die Geräte im richtigen Betriebstemperaturbereich zu halten und die Produktivität und Produktqualität zu verbessern,und die Lebensdauer der Ausrüstung verlängern.
Der Extruder-Hilfchiller besteht in der Regel aus einer Wasserpumpe, einem Kühlgerät, einem Wassertank und einem Steuerungssystem.Die Wasserpumpe wird verwendet, um das Kühlwasser aus dem Wassertank zu ziehen und es an die Extruderanlage zu liefern, und der Kühlkörper senkt die Temperatur des Kühlwassers durch Wärmeabbau und zirkuliert es dann zurück in den Wassertank.Das Steuerungssystem kann den Betriebszustand des Kühlers überwachen und anpassen, um den stabilen Betrieb und die Temperaturkontrolle der Ausrüstung sicherzustellen.
Der Einsatz von Extruder-Hilfskühlern kann die Temperatur von Extrusionsmaschinen und -ausrüstungen wirksam steuern, die Produktionseffizienz und die Produktqualität verbessern.Die rationelle Nutzung von Kühlern kann auch Energie und Ressourcen sparenDer Extruder-Hilfe-Kühler ist daher in der Extrusionsindustrie ein wichtiges Hilfsgerät.
Eigenschaften des Produkts:
Der Luftgekühlte Kühler ist eine gängige Kühlausrüstung, deren Hauptmerkmale folgende sind:
1Unabhängigkeit:Der luftgekühlte Kühler muss nicht durch Rohre oder Wasserpumpen an eine externe Kühlwasserquelle angeschlossen werden, ist unabhängig und einfach zu installieren und zu bewegen.
2.Hohe Effizienz und Energieeinsparung:Der luftgekühlte Kühler verfügt über hocheffiziente Kompressoren und Wärmetauscher, die in kurzer Zeit die festgelegten Temperaturanforderungen erfüllen können.und kann auch den Energieverbrauch reduzieren und bessere Energieeinsparungseffekte haben.
3.Leichte Wartung:Die Luftgekühlte ist einfach zu bauen, leicht zu warten, leicht zu reinigen und zu reparieren.
4- Niedriges Geräusch:Der luftgekühlte Kühler hat einen geringen Betriebslärm und stört nicht die Umgebung und das Personal. Er eignet sich für Orte, die eine ruhige Umgebung erfordern.
5.Automatische Steuerung:Der luftgekühlte Kühler hat ein fortschrittliches Steuerungssystem, das die Temperatur und Luftfeuchtigkeit automatisch anpassen kann, um eine stabile und zuverlässige Kühleffekte zu gewährleisten.
6.Flexibilität:Der luftgekühlte Kühler kann allein oder in Verbindung mit anderen Geräten verwendet werden, um unterschiedliche Anforderungen zu erfüllen.
Im Allgemeinen weist der luftgekühlte Kühler die Eigenschaften von Unabhängigkeit, hoher Effizienz und Energieeinsparung, einfacher Wartung, geringer Geräuschbelastung, automatischer Steuerung und Flexibilität auf.und ist eine ideale Ausrüstung, die in verschiedenen Kühlbedürfnissen weit verbreitet ist.
Arbeitsprinzip:
Zu den Hauptkomponenten eines luftgekühlten Kühlsystems gehören ein Kompressor, ein Luftkondensator, ein Expansionsventil und ein Verdampfer.
1Der Kompressor nimmt Niederdruck- und Niedertemperaturkältegas auf und komprimiert es zu Hochdruck- und Hochtemperaturgas.
2Dieses hochtemperaturierte, hochdruckende Kältemittelgas gelangt in den Luftkondensator, tauscht Wärme mit der Umgebungsluft aus und entlässt Wärme in die Umgebung.während das Kältemittel vom gasförmigen zum flüssigen Zustand kondensiert.
3Die Hochdruckkältemittelflüssigkeit geht durch das Ausdehnungsklappe, der Druck fällt plötzlich, und es verwandelt sich in eine Niederdruck- und Niedertemperaturkältemittelflüssigkeit.
4Die Niedertemperatur- und Niederdruckkühlmittelflüssigkeit gelangt in den Verdampfer, absorbiert die Raumwärme und verdunstet selbst in einen gasförmigen Zustand.und die Raumtemperatur fällt, um den Zweck der Kühlung zu erreichen.
5Das Kühlmittelgas wird wieder in den Kompressor gezogen, um einen Zyklus abzuschließen.
Zu den Vorteilen von Luftkühlsystemen gehören die einfache Installation, die Abwesenheit von Kühlturmen und Kühlwasserpumpen und die geringen Wartungskosten.der Wirkungsgrad ist niedriger als bei wassergekühlten Kühlern, vor allem bei hohen Umgebungstemperaturen, und sein Wirkungsgrad wird weiter verringert.
| 1 Kompressor | 5 Verdampfer | 9 Temperatursensor | 13 Umgehungsventil |
| 2 Kondensator | 6 Kugelventil | 10 Wasserbehälter | 14 Niederspannungsregler |
| 3 Filtertrockner | 7 Antifriesschalter | 11 Wasserpumpendruckmessgerät | 15 Hochspannungsregler |
| 4 Expansionsventil | 8 Schwimmschalter | 12 Wasserpumpe |
16 Druckentlastungsventil |
Technische Parameter:
| Modell | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kühlkapazität | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Umlaufpumpe | Macht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kopf | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdampfer | Durchfluss | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Wasserkapazität | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Durchmesser | Zoll | Ein halbes Zoll. | 3/4 Zoll. | 1 " | 1 bis 2 Zoll. | 1 bis 2 Zoll. | ||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Einheitsgewicht | Weigerung | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modell | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kühlkapazität | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Umlaufpumpe | Macht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kopf | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdampfer | Durchfluss | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Wasserkapazität | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Durchmesser | Zoll | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Einheitsgewicht | Weigerung | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Anwendungsbereich:
Kleine luftgekühlte Kühlgeräte eignen sich für viele verschiedene Branchen und Anwendungen, einschließlich, aber nicht beschränkt auf:
1Elektronikindustrie:Kleine luftgekühlte Kühlgeräte können die Kälte für Hightech-Produkte wie Halbleiter, Optik und elektronische Komponenten bereitstellen, um den normalen Betrieb der Geräte zu gewährleisten.
2- Pharmazeutische Industrie:Kleine luftgekühlte Kühler können eine stabile Kühleffekte für die Verbindung im pharmazeutischen Produktionsprozess schaffen, die eine Temperaturkontrolle erfordert, um die Qualität und Sicherheit von Arzneimitteln zu gewährleisten..
3Lebensmittelindustrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die während der Lebensmittelverarbeitung, Lagerung und Beförderung eine Temperaturkontrolle benötigen, um die Qualität und Sicherheit von Lebensmitteln zu gewährleisten.
4.Plastikindustrie:Kleine luftgekühlte Kühlgeräte können bei Kunststoffspritzgießen, Blasgießen, Extrusionsgießen usw. die temperaturgesteuerten Verbindungen kühlen.Gewährleistung der Produktqualität und der Produktionseffizienz.
5Chemische Industrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die im chemischen Produktionsprozess eine Temperaturregelung benötigen, um die Qualität und Sicherheit chemischer Produkte zu gewährleisten.
Im Allgemeinen eignen sich kleine luftgekühlte Kühlgeräte für verschiedene Anlässe, bei denen Kühlung erforderlich ist, und bieten effiziente, stabile und zuverlässige Kühllösungen für verschiedene Branchen.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Kühlgeräten umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Die Kältemaschinen werden in Standard-Lagerholzkisten verpackt und versendet. Alle Komponenten werden mit einem Film gesichert und geschützt, und die Einheit wird dann für einen einfachen Transport auf eine Palette gelegt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Wie liefert das Kreislaufsystem des Kühlers Kühlwasser an den Heizbereich des Extruders?
Das Kreislaufsystem des Kühlers liefert Kühlwasser in den Heizbereich des Extruders in folgenden Schritten:
1Die Wasserpumpe zieht Wasser:Das Kreislaufsystem des Kühlers umfasst in der Regel eine Wasserpumpe, die für die Absaugung von Kühlwasser aus dem Wassertank verantwortlich ist.Die Wasserpumpe zieht Wasser aus dem Tank durch die Schaffung eines bestimmten Drucks.
2. Wasserströme zum Extruder:Nach der Durchführung der Wasserpumpe gelangt das gepumpte Kühlwasser in das Rohrsystem des Kühlers, das das Wasser in den beheizten Bereich des Extruders leitet.
3. Kühlwasserzirkulation:Sobald das Kühlwasser in den Heizteil des Extruders gelangt ist, beginnt es zu zirkulieren.Kühlwasser umringt den Heizteil des Extruders durch Rohre oder Kühlspule, um Wärme zu absorbieren und die Temperatur der Ausrüstung zu senken.
4. Wärmeableitung:Wenn das Kühlwasser durch den Heizteil des Extruders geht, absorbiert es Wärme und erwärmt sich.Um die Wärme abzuleiten und die Temperatur des Wassers zu senken.
5Rückgabe von Kühlwasser:Das abgekühlte Kühlwasser fließt wieder in den Wassertank des Kühlers.Das Kühlwasser vollendet einen Zyklus und ist bereit, erneut gepumpt und in den erhitzten Teil des Extruders geliefert zu werden.
Durch eine kontinuierliche Zirkulation kann der Kühler stabil Kühlwasser an den Heizteil des Extruders liefern, der die Rolle von Kühl- und Kühlgeräten spielt.Dies stellt sicher, dass der Extruder innerhalb des richtigen Betriebstemperaturbereichs arbeitet und die Produktionseffizienz und die Produktqualität verbessert.
