JLSF-100HP Luftgekühlter Wasserkühler Dänemark Danfoss Rollkompressor R410A
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-100HP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 15 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft-abgekühltes Wasser-Kühler | Steuerungssystem: | PLC/Mikrocomputer |
|---|---|---|---|
| Wasseraustrittstemperatur: | 5-35℃ | Typ des Kompressors: | Dänemark Danfoss Rollkompressor |
| Verdampfer: | Shell und Rohr | Kondensator: | Gerippt |
| Kondensator-Fans: | Axial/Trommel der Zentrifuge | Geräuschpegel: | ≤75dB (A) |
| Spannung: | 220V/380V/415V/440V/480V | Häufigkeit: | 50 Hz/60 Hz |
| Kühlmittel: | R410A | Schutzsystem: | Hoch- Niederdruck, Wasserstrom, Überlastung, etc. |
| Pump: | vertikale Mehrstufenpumpe | Gewährleistung: | 12 Monate |
| Hervorheben: | Rollenkompressor Luftgekühlter Wasserkühler,R410A Luftgekühlte Wasserkühlgeräte |
||
Produkt-Beschreibung

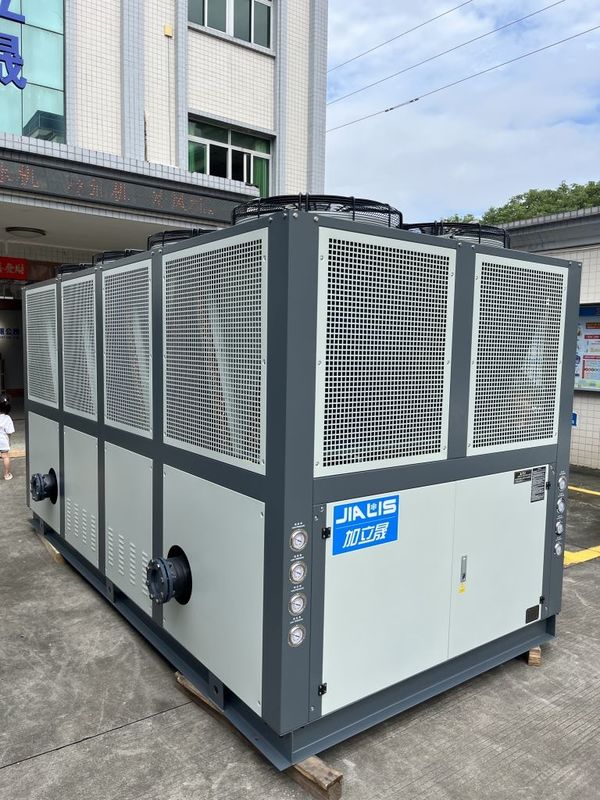

JLSF-100HP Luftgekühlter Wasserkühler mit Danfoss Rollkompressor
Beschreibung des Produkts:
Ein luftgekühlter Roll-Chiller ist ein Gerät, das in Kühl- und Klimaanlagen verwendet wird und eine luftgekühlte Kondensator- und Roll-Kompressor-Technologie verwendet.
Luftgekühlte Roll-Chiller verwenden einen luftgekühlten Kondensator, um Wärme abzuleiten.Es kühlt und wandelt Hochtemperatur- und Hochdruckkältemittelgas in Hochdruckflüssigkeit umTraditionelle Kühlgeräte verwenden in der Regel einen wassergekühlten Kondensator, um die Wärme abzuleiten, und müssen für die Kühlung an einen Kühlturm oder eine andere Wasserquelle angeschlossen werden.Der luftgekühlte Roll-Chiller verwendet einen Ventilator, um über die Flossen auf der Kondensatoroberfläche zu blasen, um die Wärme zu entfernen und Wärmeabgabe zu erreichen.
Luftgekühlte Roll-Chiller haben mehrere Vorteile gegenüber herkömmlichen wassergekühlten Chillern: Erstens müssen sie nicht an eine externe Wasserquelle angeschlossen werden, was die Installation erleichtert.ZweitensDa es keine zusätzlichen Geräte wie Wasserpumpen und Kühltürme gibt, ist das System einfacher und nimmt weniger Platz ein.Luftgekühlte Rollchiller haben in der Regel ein hohes Energieeffizienzverhältnis und können stabile Kühleffekte erzielen..
Eigenschaften des Produkts:
Ein luftgekühlter Roll-Chiller ist ein Kühler, der eine luftgekühlte Kondensator- und Roll-Kompressor-Technologie verwendet.
1. Hohe Effizienz und Energieeinsparung:Der luftgekühlte Rollchiller verwendet einen effizienten Rollkompressor, um ein hohes Energieeffizienzverhältnis zu erzielen und einen energiesparenden Betrieb zu erzielen.Sie haben in der Regel einen geringeren Stromverbrauch und eine bessere Kühlung, die den Energieverbrauch und die Betriebskosten senken.
2Kompaktes Design:Diese Art von Kühlern hat in der Regel eine kompakte Konstruktion und nimmt relativ wenig Platz ein, so dass sie für Orte mit begrenztem Einbauflächen geeignet sind.Durch ihre Kompaktheit sind sie flexibler und praktischer für gewerbliche und industrielle Anwendungen.
3. Schnelle Abkühlung:Der luftgekühlte Kondensator kann die Wärme schnell durch Lüfter und Kühlkörper abgeben und so eine schnelle und wirksame Abkühlung bewirken.Dies macht die luftgekühlte Roll-Chiller in Szenarien, in denen eine schnelle Kühlung erforderlich ist gut funktionieren, z. B. bei hohen Temperaturen oder bei Anwendungen, die eine schnelle Abkühlung erfordern.
4Vereinfachte Installation:Luftgekühlte Rollchiller sind relativ einfach zu installieren, da sie nicht an eine externe Wasserquelle oder einen Kühlturm angeschlossen werden müssen.Dies reduziert die Komplexität der Rohrverteilung und der Wassersystemkonfiguration während der Installation, Zeit und Arbeitskosten sparen.
5Automatische Steuerung:Viele luftgekühlte Rollchiller sind mit fortschrittlichen automatisierten Steuerungssystemen ausgestattet, die eine präzise Temperaturkontrolle und einen intelligenten Betrieb ermöglichen.Diese Steuerungssysteme verfügen in der Regel über Überwachungs- und Regulierungsfunktionen, um einen stabilen Betrieb und eine optimale Leistung der Ausrüstung zu gewährleisten.
6Weite Anpassungsfähigkeit:Luftgekühlte Roll-Chiller eignen sich für verschiedene Anwendungsmöglichkeiten für Kühlung und Klimaanlage, einschließlich Gewerbegebäuden, Büros, Hotels, medizinischen Einrichtungen, Industrieanlagen,usw.Sie können den Kühlbedarf unterschiedlicher Größen und Bedürfnisse erfüllen und haben eine gute Anpassungsfähigkeit und Flexibilität.
Arbeitsprinzip:
Das Funktionsprinzip des luftgekühlten Rollchillers kann in zwei Hauptteile unterteilt werden: Kühlzyklus und Wärmeabbauzyklus.
Teil des Kühlzyklus:
1Kompression:Der Kern des Kühlkreislaufs ist der Rollkompressor, der Niedertemperatur- und Niederdruckkältemittelgas saugt.und erhöht dann seinen Druck und seine Temperatur durch Rotation und Kompression.
2- Kondensation:Das komprimierte Hochtemperatur- und Hochdruckkältegas gelangt in den luftgekühlten Kondensator, in dem ein Kühlventilator Außenluft über die Flossen des Kondensators bläst.Verursachen des Kältemittels Gas, um Wärme zu zerstreuen und abzukühlenWenn das Kühlmittelgas abgekühlt wird, wird es zu einer Hochdruckflüssigkeit.
3Erweiterung:Flüssiges Hochdruckkältemittel gelangt durch das Ausdehnungsschlauchventil (Drosselgerät) in den Verdampfer.und verursacht eine rasche Ausdehnung, wodurch Temperatur und Druck verringert werden.
Teil des Wärmeabflusszyklus:
1. Verdunstung:Das erweiterte Niedertemperatur- und Niederdruckkältemittel gelangt in den Verdampfer.Es nimmt Wärme auf und kühlt das Wasser oder die Luft ab..
2. Kaltwasserversorgung:Das im Verdampfer gekühlte Wasser wird an die Ausrüstung oder das System geschickt, das gekühlt werden muss, um Wärme aufzunehmen und die Temperatur zu senken.
3. Kühlzyklus:Das kalte Wasser wird durch die Zirkulationspumpe zurück in die Kühlvorrichtung oder das System transportiert und zur Kühlung in einem geschlossenen Kreislauf in Umlauf gebracht.
Während des gesamten Prozesses vollendet das Kältemittel den Zyklus der Kompression, Kondensation, Expansion und Verdampfung unter Einwirkung des Kompressors, wodurch es Wärme absorbiert und freisetzt.Auf diese Weise wird die Kühlwirkung von kaltem Wasser erreichtDer luftgekühlte Kondensator entfernt die Wärme durch einen Lüfter, um sicherzustellen, daß das Kältemittel während des Zyklus weiter abkühlen und zirkulieren kann.
| 1 Kompressor | 5 Verdampfer | 9 Temperatursensor | 13 Umgehungsventil |
| 2 Kondensator | 6 Kugelventil | 10 Wasserbehälter | 14 Niederspannungsregler |
| 3 Filtertrockner | 7 Antifriesschalter | 11 Wasserpumpendruckmessgerät | 15 Hochspannungsregler |
| 4 Expansionsventil | 8 Schwimmschalter | 12 Wasserpumpe |
16 Druckentlastungsventil |
Technische Parameter:
| Modell | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kühlkapazität | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Umlaufpumpe | Macht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kopf | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdampfer | Durchfluss | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Wasserkapazität | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Durchmesser | Zoll | Ein halbes Zoll. | 3/4 Zoll. | 1 " | 1 bis 2 Zoll. | 1 bis 2 Zoll. | ||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Einheitsgewicht | Weigerung | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modell | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kühlkapazität | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Umlaufpumpe | Macht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kopf | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdampfer | Durchfluss | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Wasserkapazität | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Durchmesser | Zoll | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Einheitsgewicht | Weigerung | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Anwendungsbereich:
Kleine luftgekühlte Kühlgeräte eignen sich für viele verschiedene Branchen und Anwendungen, einschließlich, aber nicht beschränkt auf:
1Elektronikindustrie:Kleine luftgekühlte Kühlgeräte können die Kälte für Hightech-Produkte wie Halbleiter, Optik und elektronische Komponenten bereitstellen, um den normalen Betrieb der Geräte zu gewährleisten.
2- Pharmazeutische Industrie:Kleine luftgekühlte Kühler können eine stabile Kühleffekte für die Verbindung im pharmazeutischen Produktionsprozess schaffen, die eine Temperaturkontrolle erfordert, um die Qualität und Sicherheit von Arzneimitteln zu gewährleisten..
3Lebensmittelindustrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die eine Temperaturkontrolle während der Lebensmittelverarbeitung, Lagerung und Beförderung erfordern, um die Qualität und Sicherheit von Lebensmitteln zu gewährleisten.
4.Plastikindustrie:Kleine luftgekühlte Kühlgeräte können bei Kunststoffspritzgießen, Blasgießen, Extrusionsgießen usw. die temperaturgesteuerten Verbindungen kühlen.Gewährleistung der Produktqualität und der Produktionseffizienz.
5Chemische Industrie:Kleine luftgekühlte Kühlgeräte können Kühlung für die Verbindungen bereitstellen, die im chemischen Produktionsprozess eine Temperaturregelung benötigen, um die Qualität und Sicherheit chemischer Produkte zu gewährleisten.
Im Allgemeinen eignen sich kleine luftgekühlte Kühlgeräte für verschiedene Anlässe, bei denen Kühlung erforderlich ist, und bieten effiziente, stabile und zuverlässige Kühllösungen für verschiedene Branchen.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Kühlgeräten umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Die Kühlgeräte werden in Standardholzkisten aus Sperrholz verpackt und versandt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Wie absorbiert der Verdampfer eines luftgekühlten Rollchillers Wärme durch Kontakt mit Wasser oder Luft?
Der Prozess des Verdampfers eines luftgekühlten Rollchillers, der Wärme durch Kontakt mit Wasser oder Luft absorbiert, kann auf zwei Arten durchgeführt werden:
1.Wasserkühlverfahren:
Bei der Wasserkühlung enthält das Innere des Verdampfers in der Regel eine Reihe von Röhren oder Flossenröhren, die durch zirkulierendes kaltes Wasser Wärme absorbieren.Wasser wird von der Kaltwasseranlage durch eine Zirkulationspumpe in die Rohre des Verdampfers transportiertDer Kältemittelstrom fließt über die äußeren Oberflächen der Schläuche durch den Verdampfer, während kaltes Wasser durch das Innere der Schläuche fließt.Aufgrund der niedrigen Temperatur und des niedrigen Drucks des Kältemittels, absorbiert es die Wärme von der Außenfläche des Kaltwasserrohrs, senkt die Temperatur des kalten Wassers und nimmt die Wärme weg.während das Kältemittel den Zyklus der Verdunstung und Wärmeabsorption fortsetzt.
2.Luftkühlmethode:
Im Luftkühlmodus wird die Rohroberfläche im Verdampfer der Außenluft ausgesetzt.Durch Kontakt mit der AußenluftAuf diese Weise kann das Kältemittel den Zyklus der Verdunstung und Wärmeabsorption fortsetzen.
Ob Wasserkühlung oder Luftkühlung, der Verdampfer nutzt die Fähigkeit des Kältemittels, Wärme während des Verdunstungsprozesses zu absorbieren.Es absorbiert Wärme aus Wasser oder Luft, um einen Kühleffekt zu erzielen.Die spezifische Methode hängt von den Bedürfnissen der Anwendung und den Anforderungen des Entwurfs ab.
