JLSF-30A Luftgekühlte Schraube Integrierte Kühlschraube / Blech / Film Extruder Blasformmaschine
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-30A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luftgekühlter Schraub-Integrationskühler | Kompressor: | Schraubkompressor/Hanbell/Bitzer |
|---|---|---|---|
| Steuerungssystem: | Siemens PLC/MCGS | Steuerung: | Mikroprozessor/Siemens |
| Umgebungstemperatur: | 5-35℃ | Kühlkapazität: | 100-1000 kW |
| Startmodus: | Y-△/Softstart | Typ des Kompressors: | Schraubkompressor |
| Verdampfer: | Shell und Rohr | Kondensator: | Flachrohr |
| Kühlmittel: | R22/R407C/R134A | Anwendung: | Industrie |
| Schutz: | Hoch-/Niederdruck/Phase/Überlast/Frostschutz | Abkühlende Steuerung: | Elektronisches Expansions-Ventil |
| Garantie: | 1 Jahr | ||
| Hervorheben: | Luftgekühlte Extruder-Blasformmaschine,Blasformmaschine mit Blechextruder,Film-Extruder-Blasformmaschine |
||
Produkt-Beschreibung
Beschreibung des Produkts:

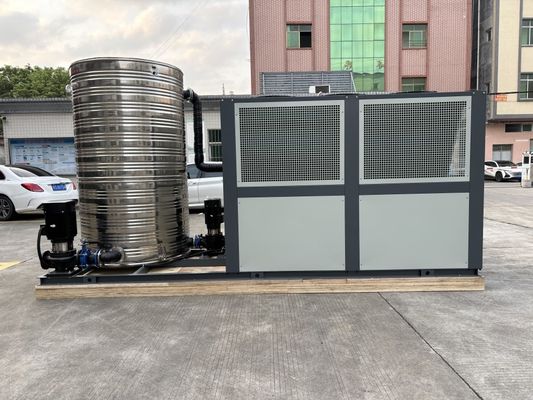

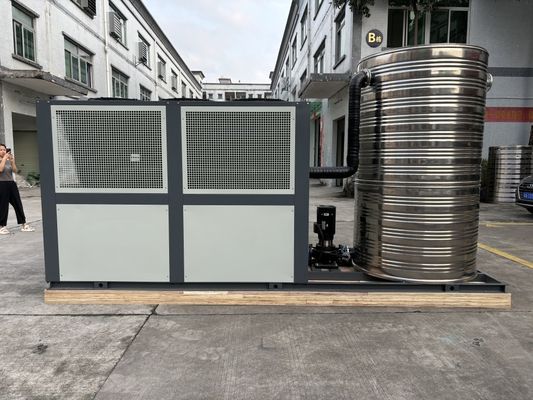

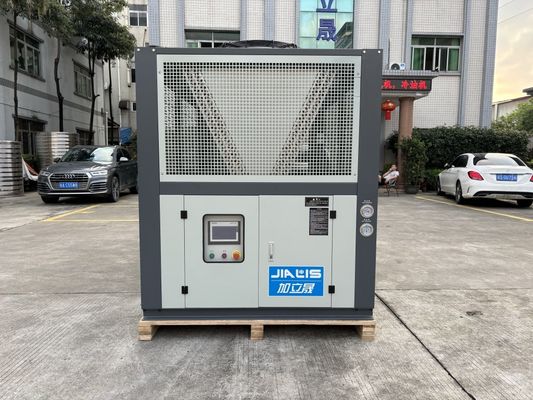

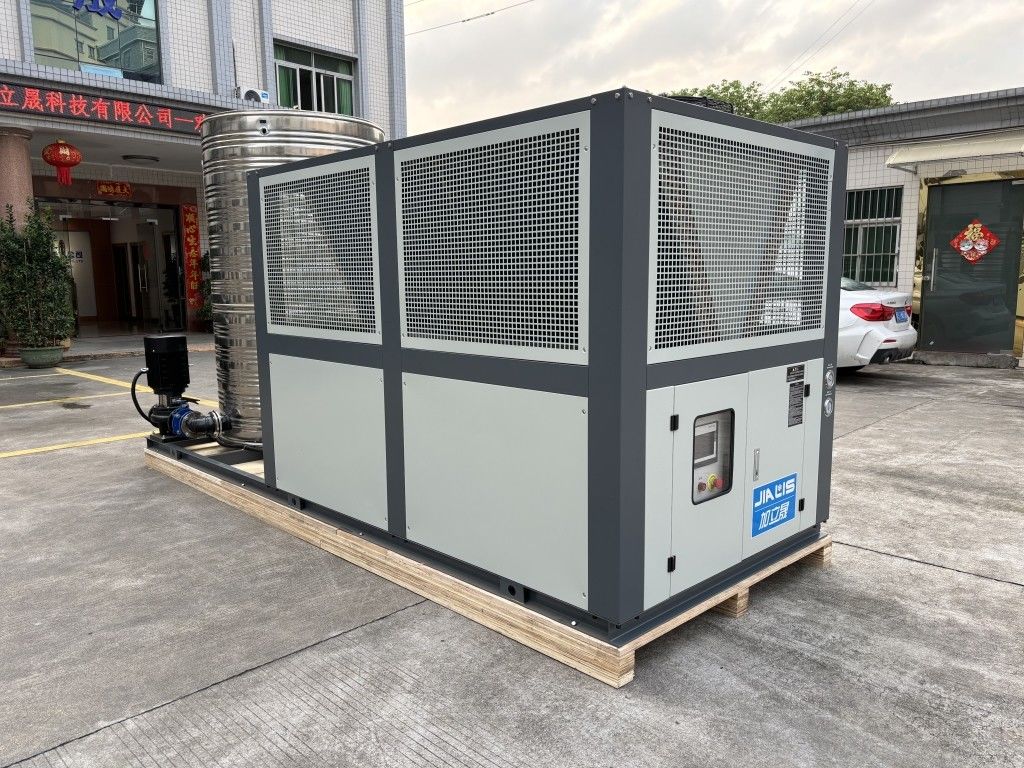

Der luftgekühlte integrierte Schraubenkühler ist eine Kühleinrichtung, die einen Schraubenkompressor und einen Kühler enthält.Es verwendet einen Schraubkompressor als Hauptkompressionsgerät, um kaltes Wasser oder Kühlmittel zu liefern, indem es das Kühlmittel komprimiert und kühltIm Vergleich zu herkömmlichen Kühlern benötigen luftgekühlte Schraubintegrierte Kühler keinen zusätzlichen Kühlturm oder eine Kühlwasserquelle.Aber die Wärme wird durch ein Lüfterkühlsystem in die umgebende Luft abgestoßen..
Diese Art von Kühlsystemen hat mehrere Vorteile: Erstens ist ihre Installation und Wartung relativ einfach, da keine zusätzlichen Kühltürme und Wassersysteme erforderlich sind.Da es keine Verbindung zu einer externen Wasserquelle gibt, haben sie eine bessere Flexibilität und Mobilität und können in verschiedenen Umgebungen verwendet werden.Luftgekühlte Schraubintegrierte Kühlgeräte haben in der Regel einen kleineren Fußabdruck und eignen sich für Standorte mit begrenztem Installationsraum.
Die Kühlleistung von luftgekühlten Schraubenkühlern kann jedoch im Vergleich zu herkömmlichen Kühlern leicht niedriger sein.ihre Kühlwirksamkeit kann durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst werdenIn Umgebungen mit hohen Temperaturen und Feuchtigkeit benötigen sie möglicherweise größere Ventilatoren und eine höhere Leistung, um ordnungsgemäß laufen zu können.
Im Allgemeinen ist der luftgekühlte Schraubintegrierte Kühlgerät eine Kälteausrüstung, die einfach zu installieren und zu bedienen ist und für bestimmte Anwendungsumgebungen geeignet ist.besondere Bedürfnisse und Umweltbedingungen berücksichtigt werden müssen, und eine ausführliche Konsultation mit dem Lieferanten ist erforderlich, um sicherzustellen, dass das am besten geeignete Kühlermodell ausgewählt wird.
Produktionsmerkmale:
Der luftgekühlte Schraubintegrierte Kühler weist folgende Eigenschaften auf:
1. Integriertes Design:Der luftgekühlte Schraubintegrierte Kühler vereint den Schraubkompressor und den Kühler in einem einzigen Gerät, wodurch die Komplexität der Installation und des Anschlusses verringert wird.Dieses integrierte Design macht den Kühler kompakter und geeignet für Umgebungen mit begrenztem Platz.
2. Selbständiges Kühlsystem:Im Gegensatz zu herkömmlichen Kühlern, für die zusätzliche Kühltürme oder Kühlwasserquellen erforderlich sind, verfügen die luftgekühlten Schraubintegrierten Kühler über ein eigenständiges Kühlsystem.Es verwendet ein eingebautes Lüfterkühlsystem, um die Kühlung zu erreichen, indem es die Wärme in die umgebende Luft abgibtDie Abhängigkeit von externen Kühlwasserquellen wird dadurch beseitigt, wodurch Flexibilität und Mobilität erhöht werden.
3. Geeignet für Orte ohne Kühlwasserquelle:Da keine zusätzliche Kühlwasserquelle benötigt wird, eignet sich der luftgekühlte Schrauben-Integrierte-Kühler besonders für Stellen, an denen kein Kühlwasser zur Verfügung steht.Einige Industriegebiete oder Gebäude haben möglicherweise keine Kühlwasserquelle, und dieser Kühler kann in diesen Umgebungen Kühlung bieten.
4Vereinfachte Wartung:Aufgrund der integrierten Konstruktion und des in sich geschlossenen Kühlsystems ist die Wartung des luftgekühlten Schraub-Integrierten Kühlers relativ vereinfacht.Es gibt keine Kühltürme oder Wasseraufbereitungssysteme, die gewartet werden müssen, wodurch der Wartungsaufwand und die Kosten verringert werden.
5Flexibilität und Mobilität:Luftgekühlte Schraub-Integrierte Kühlgeräte haben in der Regel einen geringen Fußabdruck und eignen sich für die Installation an Plätzen mit begrenztem Raum.Da es keine Notwendigkeit gibt, eine Kühlwasserquelle anzubindenDiese Flexibilität macht sie für den Einsatz auf temporären Baustellen geeignet.Ausstellungen oder vorübergehende Einrichtungen, bei denen eine vorübergehende Kühlung erforderlich ist.
6. Energieeinsparung und Umweltschutz:Luftgekühlte Schrauben-Integrierte Kühler verwenden in der Regel fortschrittliche Energiespartechnologien und Steuerungssysteme, um die Energieeffizienz zu verbessern und den Energieverbrauch zu reduzieren.Da keine zusätzliche Kühlwasserquelle erforderlich ist, wird der Bedarf an Wasserressourcen reduziert und somit zum Schutz der Umwelt beigetragen.
Arbeitsprinzip:
Das Funktionsprinzip des luftgekühlten Schraubkühlers ist wie folgt:
Kompressionsverfahren:Das Kältemittel wird im Schraubkompressor in ein Hochtemperatur- und Hochdruckgas komprimiert und anschließend in den Kondensator eingespeist.
Kondensationsverfahren:Das Hochtemperatur- und Hochdruckgas wird im Kondensator zu einer Hochdruckflüssigkeit gekühlt und gleichzeitig Wärme freigesetzt.die durch Lüfter und Heizkörper in die Außenluft abgegeben wird.
Erweiterung:Nachdem die Hochdruckflüssigkeit durch das Expansionsventil dekomprimiert wurde, wird sie zu einer Flüssigkeit mit niedriger Temperatur und niedrigem Druck und gelangt dann in den Verdampfer.
VerdunstungsprozessDie Niedertemperatur- und Niederdruckflüssigkeit verdunstet im Verdampfer, absorbiert die Wärme im Raum, kühlt das Kühlwasser im Raum ab und zirkuliert es in den Raum,Damit wird der Zweck der Verringerung der Raumtemperatur erreicht.
Technische Parameter:
| Modell | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kühlkapazität | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Temperaturbereich | 5°C~35°C (Unter 0°C kann angepasst werden) | ||||||||||
| Stromversorgung | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Gesamtleistung | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Laufstrom | Eine | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Kühlwasser | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompressor | Typ | Halbhermetische Schraube | |||||||||
| Startmethode | Y-△ | ||||||||||
| Kapazitätsanpassung | 0,25,50,75,100 | ||||||||||
| Eingangsleistung | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Gefrorenes Öl | Typ | HBR-A01 | |||||||||
| Füllvolumen | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Kühlmittel | Typ | R-22/R407C | |||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | ||||||||||
| Ausdampfer | Füllvolumen | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Typ | Schale und Schlauch | ||||||||||
| Kondensator | Durchmesser | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| Typ | Hocheffiziente Kupferhülse aus Aluminium + geräuscharmer äußerer Rotorventilator | ||||||||||
| Kühlluftvolumen | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Schutzvorrichtung | Hoch- und Niederspannungsschalter, Antifriesschutz, löslicher Stecker, Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | ||||||||||
| Abmessungen | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Gewicht | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modell | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kühlkapazität | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Temperaturbereich | 5°C~35°C (Unter 0°C kann angepasst werden) | ||||||||||
| Stromversorgung | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Gesamtleistung | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Laufstrom | Eine | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Kühlwasser | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompressor | Typ | Halbhermetische Schraube | |||||||||
| Startmethode | Y-△ | ||||||||||
| Kapazitätsanpassung | 0,25,50,75,100 | ||||||||||
| Eingangsleistung | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Gefrorenes Öl | Typ | HBR-A01 | |||||||||
| Füllvolumen | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Kühlmittel | Typ | R-22/R407C | |||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | ||||||||||
| Ausdampfer | Füllvolumen | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Typ | Schale und Schlauch | ||||||||||
| Kondensator | Durchmesser | mm | DN1250 | DN 150 | DN200 | ||||||
| Typ | Hocheffiziente Kupferhülse aus Aluminium + geräuscharmer äußerer Rotorventilator | ||||||||||
| Kühlluftvolumen | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Schutzvorrichtung | Hoch- und Niederspannungsschalter, Antifriesschutz, löslicher Stecker, Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | ||||||||||
| Abmessungen | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Gewicht | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Anwendungsbereich:
Chiller werden in der Kunststoffindustrie weit verbreitet, hier einige der wichtigsten Anwendungsbereiche:
1. Spritzgießerei:Das Spritzgießen ist eines der häufigsten Verfahren bei der Herstellung von Kunststoffprodukten.Kühler können zur Kühlung von Spritzgießformen und zur Steuerung der Kühlgeschwindigkeit und Temperatur von Kunststoffprodukten verwendet werden, um die Produktqualität zu gewährleisten und die Produktionszyklen zu verkürzen.
2. Blasform:Das Blasformen wird häufig zur Herstellung von Kunststoffbehältern, Flaschen und anderen hohlen Kunststoffprodukten verwendet.Chiller können zur Kühlung von Blasformen und Blasformprodukten verwendet werden, um die Verfestigung und Härtung von Kunststoffen zu fördern.
3. Extrusionsguss:Das Extrusionsformen ist der Hauptprozess für die Herstellung von Produkten wie Kunststoffrohren, Platten, Filmen und Kabelbeschichtungen.Formen und extrudierte Kunststoffprodukte zur Kontrolle der Temperatur von Kunststoffen und zur Gewährleistung der Produktqualität.
4. Vakuumbildung:Die Vakuumformung wird häufig zur Herstellung von Kunststoffverpackungen, Behältern und Teilen verwendet.Chiller können zur Kühlung von Vakuumformformen und zur Kühlung von Kunststoffprodukten nach dem Formen verwendet werden, um die Verfestigung von Kunststoffen zu beschleunigen und die Produktionseffizienz zu verbessern.
5. Kältemittel aus Kunststoff:Bei der Kunststoffverarbeitung werden Kühlgeräte häufig im Kühlsystem von Kunststoffspritzgießmaschinen, Extrudern,Blasformmaschinen und andere Anlagen zur Verarbeitung von Kunststoffen zur Stabilisierung der Temperatur der Anlagen und zur Verbesserung der Produktionseffizienz und Produktqualität.
6. Herstellung von Kunststoffformen:Im Prozess der Herstellung von KunststoffformenChiller können verwendet werden, um den Kühlkanal der Form zu kühlen, um die Temperatur der Form zu steuern und die Lebensdauer und Herstellungsleistung der Form zu verbessern.
7. thermoplastische Kunststoffverarbeitung:Bei der Verarbeitung von thermoplastischen KunststoffenKühlgeräte können zum Abkühlen geschmolzener Kunststoffpartikel oder geschmolzener Kunststoffflüssigkeit verwendet werden, um ihre Temperatur auf die für die Härtung oder Verarbeitung erforderliche Temperatur zu senken..
8- Recycling und Wiederverwendung von Kunststoffen:Im Prozess des Kunststoffrecyclings und der Wiederverwendung können Kühlgeräte verwendet werden, um Kunststofffragmente oder -partikel abzukühlen, um ihre Temperatur zu stabilisieren und geeignete Bedingungen für eine spätere Verarbeitung zu schaffen.
9. Vermischung und Extrusion von Kunststoffen:Bei der Vermischung und Extrusion von Kunststoffen können Kühlgeräte verwendet werden, um das Kunststoffgemisch oder die Kunststoffschmelze im Extruder abzukühlen, um die Temperatur zu steuern und eine gleichmäßige Extrusion zu gewährleisten.
10. Kühlung mit Kunststofffolie:Bei der Herstellung von KunststofffolienDer Kühler kann verwendet werden, um den Filmextruderkopf zu kühlen oder den Film nach der Extrusion zu kühlen, um die Temperatur und Dicke des Films zu kontrollieren und die Qualität des Produkts zu verbessern..
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Kühlgeräten umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Die Kältemaschinen werden in Standard-Lagerholzkisten verpackt und versandt. Alle Komponenten werden mit einem Film gesichert und geschützt, und die Einheit wird dann für einen einfachen Transport auf eine Palette gelegt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Wie wählt man einen Kühler in einer Fabrik?
Bei der Auswahl eines für Ihre Fabrik geeigneten Kühlers sind mehrere Schlüsselfaktoren zu berücksichtigen:
1. Lastbedarf:Erstens wird der Lastbedarf bestimmt, den die Fabrik erfüllen muss, d. h. die erforderliche Kühlkapazität.die Wärmebelastung im ProduktionsprozessEine genaue Schätzung des Lastbedarfs ist der Schlüssel zur Wahl des richtigen Kühlers.
2Umweltbedingungen:Berücksichtigen Sie die Umgebungsbedingungen der Fabrik, einschließlich Innenraumtemperatur, Luftfeuchtigkeit, Luftqualität usw. Diese Bedingungen beeinflussen die Leistung und Wirksamkeit des Kühlers.Stellen Sie sicher, dass sich der Kühler an die Umweltbedingungen der Fabrik anpassen und damit umgehen kann.
3- Anforderungen an die Energieeffizienz:Energieeffizienz ist eine wichtige Überlegung bei der Auswahl eines Kühlers.Achten Sie darauf, einen Kühler mit einem hohen Energieeffizienzverhältnis (COP) für höhere Energieeffizienz und Wirtschaftlichkeit zu wählen.
4Kapazitätsanpassung:Die Belastungsanforderung der Fabrik kann sich ändern, daher ist die Kapazitätsanpassung des Kühlers zu berücksichtigen.Einige Kühlgeräte verfügen über eine Einstellfunktion, die flexibel nach dem tatsächlichen Lastbedarf eingestellt werden kann. Stellen Sie sicher, dass Sie einen Kühler mit geeigneter Kapazitätsanpassung wählen, um den zeitlich wechselnden Lastbedarf der Fabrik zu erfüllen.
5Marke und Qualität:Es ist wichtig, eine zuverlässige Marke und einen hochwertigen Kühler zu wählen.Überprüfen Sie Kundenbewertungen und beziehen Sie sich auf andere ähnliche Fabrikfälle, um Informationen über die Marke und Chillerleistung zu erhalten.
Berücksichtigen Sie die oben genannten Faktoren und wählen Sie einen für die Fabrik geeigneten Kühler.Es wird empfohlen, einen Kühltechniker oder einen Fachmann zu konsultieren, der auf der Grundlage der spezifischen Situation und der Bedürfnisse der Fabrik genaue Beratung und Unterstützung bieten kann.Kontaktieren Sie gleichzeitig den Anbieter der Kühler, um die Produktspezifikationen, die Leistung und den technischen Support zu verstehen, um eine fundierte Wahl zu treffen.
