JLSF-30HP Luftgekühlte Kühlmaschine für die chemische Faserpapierindustrie
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-30HP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 7 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft-abgekühltes Wasser-Kühler | Steuerungssystem: | PLC/Mikrocomputer |
|---|---|---|---|
| Wasseraustrittstemperatur: | 5-50℃ | Kompressor-Art: | Rolle/halbhermetisches/hermetisches |
| Verdampfer: | Wasser-Behälter-Spule/Shell- und Rohr-/Platten-Wärmetauscher | Kondensator: | Rippenrohr |
| Kondensator-Fans: | Axial/Trommel der Zentrifuge | Geräuschpegel: | ≤75dB (A) |
| Spannung: | 220V/380V/415V/440V/480V | Häufigkeit: | 50Hz/60Hz |
| Kühlmittel: | R22/R407C/R134A/R410A/R404A | Schutzsystem: | Hoch- Niederdruck, Wasserstrom, Überlastung, etc. |
| Pumpe: | Zentrifugal/Vertikale | Gewährleistung: | 12 Monate |
| Hervorheben: | JLSF-30HP Kühlkühlmaschine,Luft kühlte abkühlende kältere Maschine ab,Luftgekühlte Kühler für die Papierindustrie |
||
Produkt-Beschreibung
JLSF-30HP Luftgekühlter Wasserkühler Textil, Leder, chemische Fasern, Papierindustrie
Beschreibung des Produkts:

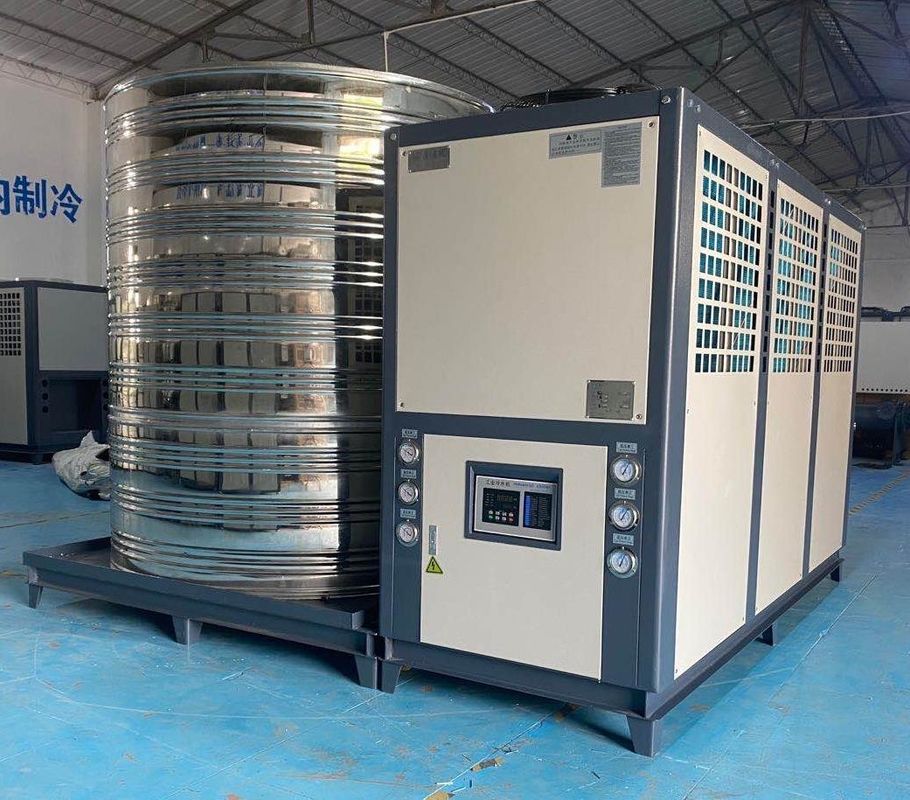

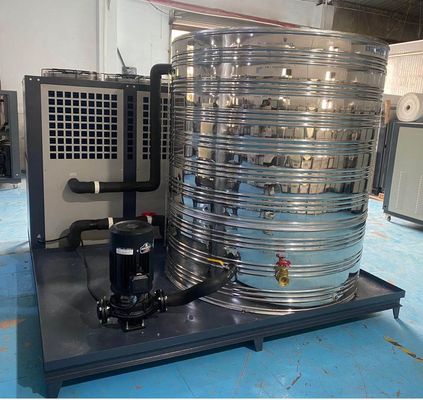

Der luftgekühlte integrierte Kühler ist eine Kühlvorrichtung, die einen Kühler, einen isolierten Wassertank und eine externe Zirkulationspumpe umfasst.und die Wärme durch einen Lüfter ohne zusätzliche Kühlwasserquelle aus dem Kühlsystem abgelassen wirdDie integrierte Konstruktion des luftgekühlten integrierten Kühlers erleichtert die Installation für die Anwender.
Eigenschaften des Produkts:
Im Folgenden sind einige Merkmale und Anwendungsszenarien von luftgekühlten integrierten Kühlern aufgeführt:
1Vereinfachte Installation:Der luftgekühlte integrierte Kühler besteht aus einem Kühlturm und einem Kühler und ist relativ einfach zu installieren, ohne aufwändige Rohrleitungen und Kühlwasseranlagen.
2- Platzersparnis:Im Vergleich zu herkömmlichen Kühlsystemen nehmen luftgekühlte integrierte Kühlgeräte weniger Platz ein und eignen sich für begrenzte Räume.
3Einbauflächer:Der luftgekühlte integrierte Kühler verfügt über einen eingebauten Ventilator, und die Wärme wird durch den Betrieb des Ventilators ohne zusätzliche Kühlwasserpumpen und Kühltürme abgegeben.
4. Selbständiger Betrieb:Der luftgekühlte integrierte Kühler kann unabhängig von einer externen Kühlwasserquelle betrieben werden und eignet sich für bestimmte Umgebungen, in denen kein Kühlwasser zur Verfügung steht.
Arbeitsprinzip:
Zu den Hauptkomponenten eines luftgekühlten Kühlsystems gehören ein Kompressor, ein Luftkondensator, ein Expansionsventil und ein Verdampfer.
1Der Kompressor nimmt Niederdruck- und Niedertemperaturkältegas auf und komprimiert es zu Hochdruck- und Hochtemperaturgas.
2Dieses hochtemperaturierte, hochdruckende Kältemittelgas gelangt in den Luftkondensator, tauscht Wärme mit der Umgebungsluft aus und entlässt Wärme in die Umgebung.während das Kältemittel vom gasförmigen zum flüssigen Zustand kondensiert.
3Die Hochdruckkältemittelflüssigkeit geht durch das Ausdehnungsklappe, der Druck fällt plötzlich, und es verwandelt sich in eine Niederdruck- und Niedertemperaturkältemittelflüssigkeit.
4Die Niedertemperatur- und Niederdruckkühlmittelflüssigkeit gelangt in den Verdampfer, absorbiert die Raumwärme und verdunstet selbst in einen gasförmigen Zustand.und die Raumtemperatur fällt, um den Zweck der Kühlung zu erreichen.
5Das Kühlmittelgas wird wieder in den Kompressor gezogen, um einen Zyklus abzuschließen.
Zu den Vorteilen von Luftkühlsystemen gehören die einfache Installation, die Abwesenheit von Kühlturmen und Kühlwasserpumpen und die geringen Wartungskosten.der Wirkungsgrad ist niedriger als bei wassergekühlten Kühlern, vor allem bei hohen Umgebungstemperaturen, und sein Wirkungsgrad wird weiter verringert.
| 1 Kompressor | 5 Verdampfer | 9 Temperatursensor | 13 Umgehungsventil |
| 2 Kondensator | 6 Kugelventil | 10 Wasserbehälter | 14 Niederspannungsregler |
| 3 Filtertrockner | 7 Antifriesschalter | 11 Wasserpumpendruckmessgerät | 15 Hochspannungsregler |
| 4 Expansionsventil | 8 Schwimmschalter | 12 Wasserpumpe |
16 Druckentlastungsventil |
Technische Parameter:
| Modell | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kühlkapazität | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Umlaufpumpe | Macht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kopf | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdampfer | Durchfluss | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Wasserkapazität | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Durchmesser | Zoll | Ein halbes Zoll. | 3/4 Zoll. | 1 " | 1 bis 2 Zoll. | 1 bis 2 Zoll. | ||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Einheitsgewicht | Weigerung | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modell | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kühlkapazität | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Umlaufpumpe | Macht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kopf | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdampfer | Durchfluss | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Wasserkapazität | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Durchmesser | Zoll | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Einheitsgewicht | Weigerung | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Anwendungsbereich:
1Industrieproduktion:Der luftgekühlte integrierte Kühler eignet sich für Kühlbedürfnisse in der industriellen Produktion, z. B. für die Kühlung von Anlagen bei der Bearbeitung, Spritzgießerei, Laserschneiden und anderen Prozessen.
2. Gewerbliche Gebäude:Luftgekühlte integrierte Kühlgeräte können in der Klimaanlage von Gewerbegebäuden wie Bürogebäuden, Einkaufszentren, Hotels und anderen Plätzen zur Klimaanlage-Kühlung verwendet werden.
3Datenzentrum:Aufgrund der hohen Kühlanforderungen des Rechenzentrums kann der luftgekühlte integrierte Kühler einen stabilen Kühleffekt erzielen und den normalen Betrieb des Rechenzentrums aufrechterhalten.
4- medizinische Einrichtungen:Die Anlagen und Maschinen in medizinischen Einrichtungen müssen ebenfalls gekühlt werden, und der luftgekühlte integrierte Kühler kann den Kühlbedarf von medizinischen Einrichtungen wie Krankenhausoperationsräumen,Laboratorien, usw.
Insgesamt hat der luftgekühlte integrierte Kühler die Vorteile einer einfachen Installation, Platzersparnis und unabhängigen Bedienung und wird weitgehend in Industrie,Handels- und medizinische Bereiche, um den Kühlbedarf verschiedener Orte zu decken.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Luftgekühlten Kühlern umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Luftgekühlte Kühler werden in Standardholzkisten aus Sperrholz verpackt und versandt. Alle Komponenten werden mit einem Film gesichert und geschützt, und die Einheit wird dann für einen einfachen Transport auf eine Palette gelegt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Vorteile einer luftgekühlten integrierten Kühleranlage?
Luftgekühlte All-in-One-Kühler haben mehrere Vorteile, die sie zu einer beliebten Kühllösung für viele Anwendungen machen.
1- Platzersparnis:Der Luftgekühlte integrierte Kühler integriert den Kühlturm und den Kühler zusammen und nimmt weniger Platz ein.Es ist nicht notwendig, Kühltürme und Kühlbecken unabhängig voneinander zu errichten., wodurch wertvoller Bauraum eingespart wird und besonders für Plätze mit begrenztem Platzbereich geeignet ist.
2Einfache Installation und Wartung:Da der luftgekühlte integrierte Kühler mehrere Komponenten enthält, ist der Installationsvorgang relativ einfach.Es gibt keine Notwendigkeit für umständliche Rohrverbindungen und zusätzliche Kühlwasseranlagen, wodurch die Arbeitsbelastung bei der Installation und Inbetriebnahme verringert wird.
3. Selbständiger Betrieb:Der luftgekühlte integrierte Kühler kann unabhängig von externen Kühlwasserquellen betrieben werden und eignet sich für Umgebungen, in denen kein Kühlwasser zur Verfügung gestellt werden kann.Das macht es an manchen Orten vorteilhaft., wie beispielsweise abgelegene Gebiete, temporäre Baustellen oder Geräte, die eine temporäre Kühlung benötigen.
4. Energieeinsparung:Der luftgekühlte integrierte Kühler verwendet die luftgekühlte Kühlmethode und die Wärme wird ohne zusätzliche Kühlwasserpumpen und Kühltürme durch den Lüfter abgegeben.Verglichen mit dem herkömmlichen Wasserkühlsystem, reduziert den Energieverbrauch und den Wasserverbrauch, hat eine bessere Energieeinsparung und trägt zur Senkung der Betriebskosten bei.
5Flexibilität und Mobilität:Da der luftgekühlte integrierte Kühler keine komplizierten Rohrleitungen anschließen muss, ist er relativ einfach zu installieren und zu demontieren.die sehr praktisch ist, wenn eine vorübergehende oder mobile Kühllösung erforderlich ist, wie zum Beispiel Veranstaltungen im Freien, temporäre Baustellen usw.
Zusammenfassend kann gesagt werden, dass die Vorteile von luftgekühlten All-in-One-Kühlern unter anderem Platzersparnis, Vereinfachung der Installation und Wartung, unabhängiger Betrieb, Energieeinsparung sowie Flexibilität und Mobilität sind.Diese Eigenschaften machen den luftgekühlten All-in-One-Kühler für eine breite Palette von Anwendungsmöglichkeiten in verschiedenen Industriezweigen, kommerziellen und temporären Kühlbedarf.
