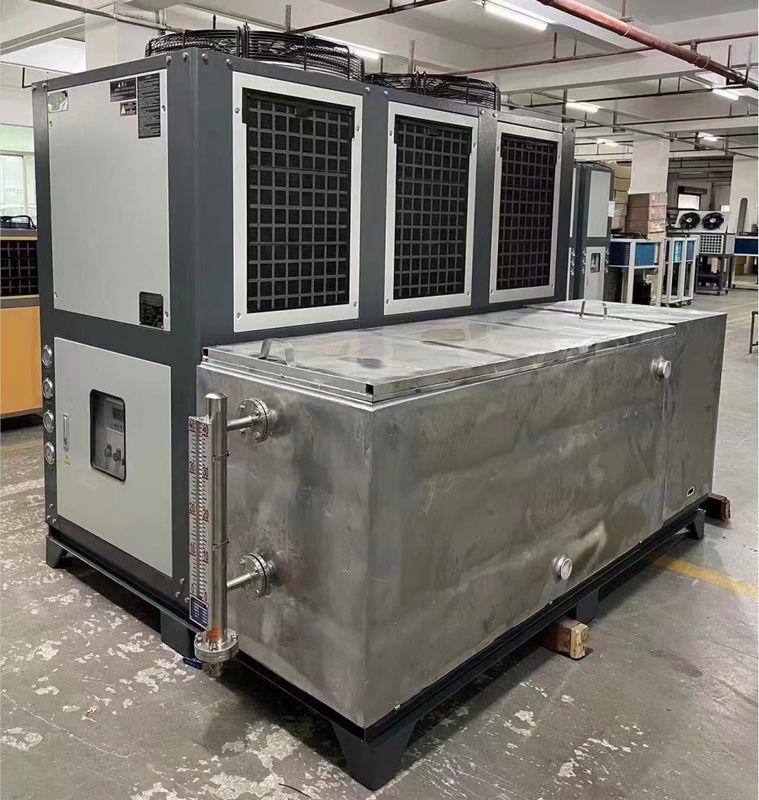

JLSF-25HP Luftgekühlter Wasserkühler mit isoliertem Tank für die Papierindustrie
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-25HP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 15 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 150 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft-abgekühltes Wasser-Kühler | Steuerungssystem: | PLC/Mikrocomputer |
|---|---|---|---|
| Wasseraustrittstemperatur: | 5-50℃ | Typ des Kompressors: | Schaltfläche und/oder Schaltfläche |
| Verdampfer: | Wärmetauscher Shell And Tubes /Plate | Kondensator: | Flachrohr |
| Wasserbehälter: | 1000 bis 1500 L | Kondensator-Fans: | Axial/Trommel der Zentrifuge |
| Geräuschpegel: | ≤65dB (A) | Spannung: | 220V/380V/415V/440V/480V |
| Häufigkeit: | 50 Hz/60 Hz | Kühlmittel: | R22/R407C/R134A/R410A/R404A |
| Schutzsystem: | Hoch- Niederdruck, Wasserstrom, Überlastung, etc. | Pump: | Zentrifugal/Vertikale |
| Gewährleistung: | 12 Monate | ||
| Hervorheben: | Luftgekühlte Wasserkühlgeräte für die Papierindustrie,Isolierter Tankluftgekühlter Wasserschalter |
||
Produkt-Beschreibung
JLSF-25HP Luftgekühlter Wasserkühler mit isoliertem Tank für die Papierindustrie
Beschreibung des Produkts:
Der luftgekühlte integrierte Kühler ist eine Kälteeinrichtung, die einen Kühler, einen isolierten Wassertank und eine externe Zirkulationspumpe umfasst.und die Wärme durch einen Lüfter ohne zusätzliche Kühlwasserquelle aus dem Kühlsystem abgelassen wirdDie integrierte Konstruktion des luftgekühlten integrierten Kühlers erleichtert die Installation für die Anwender.
Eigenschaften des Produkts:
Im Folgenden sind einige Merkmale und Anwendungsszenarien von luftgekühlten integrierten Kühlern aufgeführt:
1Vereinfachte Installation:Der luftgekühlte integrierte Kühler besteht aus einem Kühlturm und einem Kühler und ist relativ einfach zu installieren, ohne aufwändige Rohrleitungen und Kühlwassersysteme.
2- Platzersparnis:Im Vergleich zu herkömmlichen Kühlsystemen nehmen luftgekühlte integrierte Kühlgeräte weniger Platz ein und eignen sich für Plätze mit begrenztem Raum.
3Einbauflächer:Der luftgekühlte integrierte Kühler verfügt über einen eingebauten Ventilator, und die Wärme wird durch den Betrieb des Ventilators ohne zusätzliche Kühlwasserpumpen und Kühltürme abgegeben.
4. Selbständiger Betrieb:Der luftgekühlte integrierte Kühler kann unabhängig von einer externen Kühlwasserquelle betrieben werden und eignet sich für bestimmte Umgebungen, in denen kein Kühlwasser zur Verfügung steht.
Arbeitsprinzip:
Zu den Hauptkomponenten eines luftgekühlten Kühlsystems gehören ein Kompressor, ein Luftkondensator, ein Expansionsventil und ein Verdampfer.
1Der Kompressor nimmt Niederdruck- und Niedertemperaturkältegas auf und komprimiert es zu Hochdruck- und Hochtemperaturgas.
2Dieses hochtemperaturierte, hochdruckende Kältemittelgas gelangt in den Luftkondensator, tauscht Wärme mit der Umgebungsluft aus und entlässt Wärme in die Umgebung.während das Kältemittel vom gasförmigen zum flüssigen Zustand kondensiert.
3Die Hochdruckkältemittelflüssigkeit geht durch das Ausdehnungsklappe, der Druck fällt plötzlich, und es verwandelt sich in eine Niederdruck- und Niedertemperaturkältemittelflüssigkeit.
4Die Niedertemperatur- und Niederdruckkühlmittelflüssigkeit gelangt in den Verdampfer, absorbiert die Raumwärme und verdunstet selbst in einen gasförmigen Zustand.und die Raumtemperatur fällt, um den Zweck der Kühlung zu erreichen.
5Das Kühlmittelgas wird wieder in den Kompressor gezogen, um einen Zyklus abzuschließen.
Zu den Vorteilen von Luftkühlsystemen gehören die einfache Installation, die Abwesenheit von Kühlturmen und Kühlwasserpumpen und die geringen Wartungskosten.der Wirkungsgrad ist niedriger als bei wassergekühlten Kühlern, vor allem bei hohen Umgebungstemperaturen, und sein Wirkungsgrad wird weiter verringert.
| 1 Kompressor | 5 Verdampfer | 9 Temperatursensor | 13 Umgehungsventil |
| 2 Kondensator | 6 Kugelventil | 10 Wasserbehälter | 14 Niederspannungsregler |
| 3 Filtertrockner | 7 Antifriesschalter | 11 Wasserpumpendruckmessgerät | 15 Hochspannungsregler |
| 4 Expansionsventil | 8 Schwimmschalter | 12 Wasserpumpe |
16 Druckentlastungsventil |
Technische Parameter:
| Modell | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Kühlkapazität | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Umlaufpumpe | Macht | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Kopf | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Verdampfer | Durchfluss | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Wasserkapazität | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Durchmesser | Zoll | Ein halbes Zoll. | 3/4 Zoll. | 1 " | 1 bis 2 Zoll. | 1 bis 2 Zoll. | ||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Einheitsgewicht | Weigerung | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modell | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Kühlkapazität | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Temperaturbereich | 5°C-35°C ((Unter 0°C kann angepasst werden) | |||||||||
| Stromversorgung | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Gesamtleistung | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompressor | Typ | Hermetische Roll- oder Kolbenart | ||||||||
| Macht | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Umlaufpumpe | Macht | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Kopf | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Kühlmittel | Typ | R22/R407c/R134a/R410a | ||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | |||||||||
| Füllvolumen | Weigerung | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Verdampfer | Durchfluss | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Wasserkapazität | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Durchmesser | Zoll | 1.5" | 2 " | 2.5" | 3 " | |||||
| Kondensator | Typ | Effiziente Messing-Sets aus Wellfarbenen Aluminiumflossen | ||||||||
| Lüfter | Typ | Achsabfluss | ||||||||
| Luftvolumen | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Schutzvorrichtung | Hoch- und Niederdruckschalter, Antifriesschutz, verschmelzbarer Stecker/Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | |||||||||
| Maschinengröße | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Einheitsgewicht | Weigerung | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Anwendungsbereich:
Luftgekühlte Kühlgeräte werden in folgenden Branchen weit verbreitet:
1Herstellung:Luftgekühlte Kühlgeräte werden in der Fertigung weit verbreitet, insbesondere in Produktionsprozessen, die eine hohe Kühlung erfordern.Glasherstellung und andere Industriezweige benötigen alle Kühlgeräte zur Steuerung der Temperatur von Geräten oder Produkten.
2Chemische Industrie:In der chemischen Industrie erfordern viele Prozesse eine Temperaturkontrolle, um effiziente Reaktionen zu gewährleisten.Luftgekühlte Kühlgeräte können eine stabile Kühlwirkung bei chemischen Reaktionen erzeugen und die Reaktionsstoffe in einem geeigneten Temperaturbereich halten.
3. Pharmazeutische Industrie:Bei vielen pharmazeutischen Verfahren ist eine präzise Temperaturkontrolle erforderlich.Laborgeräte, und Arzneimittel und Impfstoffe.
4- Lebensmittel- und Getränkeindustrie:Zur Regelung der Temperatur von Erzeugnissen während der Lebensmittelverarbeitung und der Getränkeproduktion ist häufig eine Kühlvorrichtung erforderlich.Aufbewahrungs- und Aufbewahrungsgeräte, und Kühlbedarf in Getränkeproduktionslinien.
5- Druckerei:Während des Druckprozesses, insbesondere im Großdruck,Kühlgeräte sind erforderlich, um die Temperatur der Druckmaschine zu kontrollieren, um die Druckqualität und den normalen Betrieb der Ausrüstung zu gewährleisten.Luftgekühlte Kühlgeräte können eine stabile Kühlwirkung erzeugen und den Bedürfnissen der Druckindustrie gerecht werden.
Zusätzlich zu den oben genannten Industriezweigen werden luftgekühlte Kühler auch häufig in Gebäude-Klimaanlagen, der Elektronikindustrie, der Energieindustrie,und Laboratorien und ForschungseinrichtungenDie Anwendung in diesen Industriezweigen besteht hauptsächlich darin, die Temperatur von Geräten oder Produkten zu steuern, die Produktionseffizienz zu verbessern, die Produktqualität zu gewährleisten und spezifische Prozessanforderungen zu erfüllen.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Luftgekühlten Kühlern umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Luftgekühlte Kühler werden in Standardholzkisten aus Sperrholz verpackt und versandt. Alle Komponenten werden mit einem Film gesichert und geschützt, und die Einheit wird dann für einen einfachen Transport auf eine Palette gelegt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Warum braucht ein luftgekühlter Kühlschrank einen großen Außenwasserbehälter?
Es gibt mehrere Hauptgründe, warum luftgekühlte Kühlgeräte mit einem großen externen Wassertank ausgestattet sind:
1- Zusätzliche Kühlkapazität:Ein externer Wassertank kann ein größeres Volumen liefern und somit die Wärmekapazität des Kühlsystems erhöhen.Dies bedeutet, dass der Kühler größere Wärmebelastungen bewältigen und bei Bedarf mehr Kühlleistung bieten kannEin Wasserbehälter mit großer Kapazität kann mehr Kühlwasser speichern, wodurch das System einen stabileren Kühleffekt bei hoher Belastung erzielen kann.
2. Die Wärmeaustauschzeit des Kühlwassers erhöhen:Der Außenwasserbehälter kann eine längere Wärmeaustauschzeit bieten, wodurch das Kühlwasser mehr Zeit hat, Wärme mit dem Kondensator auszutauschen.Dies erhöht den Kühleffekt und macht das Kühlsystem effizienter.
3. Senkung der Temperatur des Kühlwassers:Ein externer Wasserbehälter mit großer Kapazität kann mehr Kühlwasser aufnehmen, wodurch die Temperatur des Kühlwassers langsamer steigt.Dies stellt sicher, dass die Temperatur des Kühlwassers immer niedriger gehalten wird, die eine stabilere Kühleffekt.
4. Verringern Sie die Zirkulationsfrequenz des Kühlsystems:Der Außenwasserbehälter kann als Speicherpuffer für Kühlwasser dienen und die Zirkulationsfrequenz des Kühlsystems verringern.Dies verlängert die Lebensdauer des Kühlsystems und reduziert den Energieverbrauch.
5- Bequeme Wartung und Reinigung:Der Außenwasserbehälter kann unabhängig von der Kühleinheit gewartet und gereinigt werden, so dass der Bediener die tägliche Wartung und Inspektion bequem durchführen kann.weil sich der Wassertank draußen befindet, verringert es auch die Besetzung des Innenraums und die Geräuschbelastung.
Zusammenfassend lässt sich sagen, dass die Ausstattung mit einem großen externen Wassertank zusätzliche Kühlkapazität bietet, die Wärmeaustauschzeit erhöht, die Kühlwassertemperatur senkt, die Zyklusfrequenz reduziert,und Erleichterung der Wartung und ReinigungDiese Vorteile ermöglichen es dem Kühler, effizientere und zuverlässigere Kühlung zu gewährleisten.
