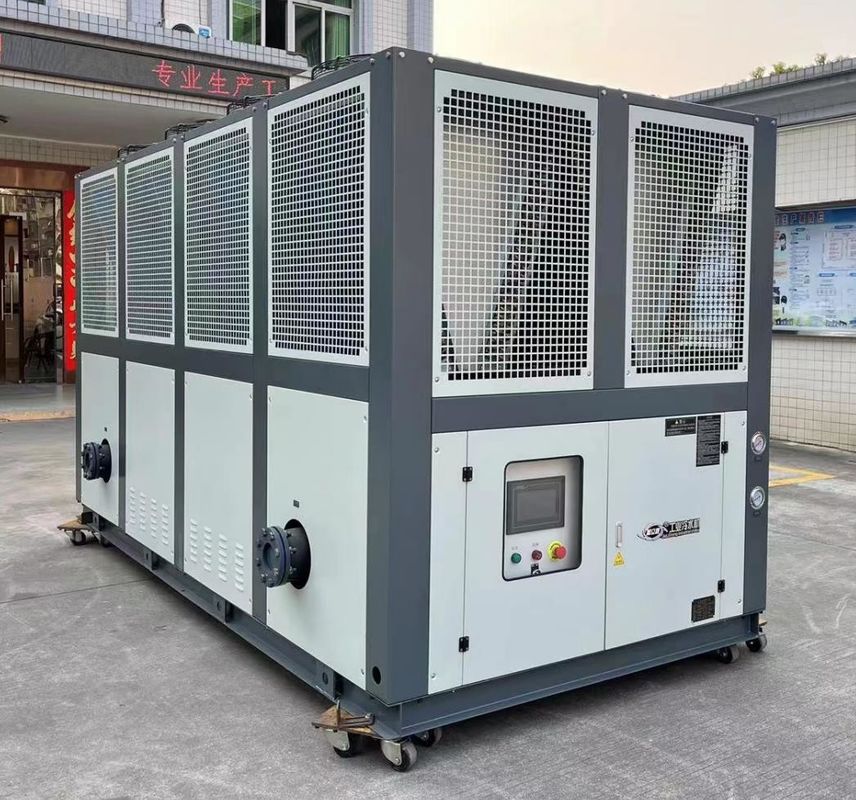

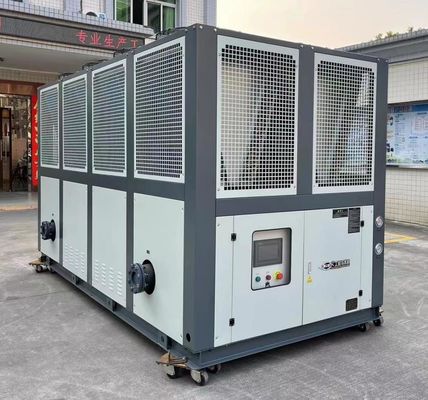

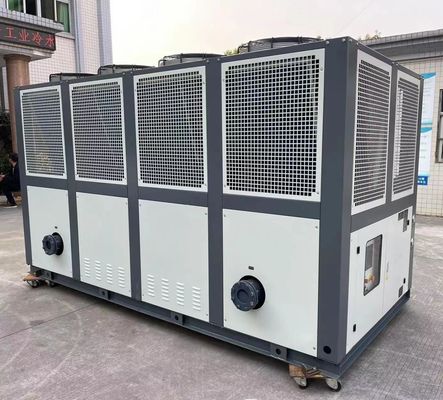

JLSF-90A Luftgekühlter Schraubkühler, R22 R407C R134a Industriewasserkühler
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-90A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft abgekühlter Schraubenkühler | Kompressor: | Schraubenkompressor/Hanbell |
|---|---|---|---|
| Steuerungssystem: | PLC | Steuerung: | Mikroprozessor |
| Umgebungstemperatur: | 5-35℃ | Kühlkapazität: | 100-1000 kW |
| Startmodus: | Y-△/Softstart | Typ des Kompressors: | Schraubkompressor |
| Verdampfer: | Shell und Rohr | Kondensator: | Flachrohr |
| Kühlmittel: | R22/R407C/R134A | Anwendung: | Industrie |
| Schutz: | Hoch-/Niederdruck/Phase/Überlast/Frostschutz | Abkühlende Steuerung: | Elektronisches Expansions-Ventil |
| Gewährleistung: | 1 Jahr | ||
| Hervorheben: | Luftgekühlter Schraubchiller R22,Luftgekühlter Schraubchiller R407C,R134a Industriewasserkühlgeräte |
||
Produkt-Beschreibung
JLSF-90D Luftgekühlter Schraubkühler Hydraulikmaschinen, Kraftmaschinen, Intelligente Ausrüstung, Automatisierungsausrüstung
Beschreibung des Produkts:
Luftgekühlter Schraubkühler ist eine Art industrieller Kühl- und kommerzieller Klimaanlage, die hauptsächlich aus Verdampfer, Kompressor, Kondensator und Expansionsventil und anderen Komponenten besteht.Es verwendet einen Schraubkompressor, um das Niedertemperatur- und Niederdruckkältemittel in ein Hochtemperatur- und Hochdruckgas zu komprimieren und dann Wärme durch den Kondensator nach außen abzugeben.und schließlich reduziert die Temperatur und den Druck des Kältemittels durch das Ausdehnungsklep, um zum Recycling in den Verdampfer zurückzukehren.
Während des Betriebs absorbiert der luftgekühlte Schraubkühler die Wärme der Außenluft, kühlt das Kühlwasser ab und leitet es in den Raum, um die Innenraumtemperatur zu senken.Die Kühlleistung wird stark von Faktoren wie Außentemperatur und Luftfeuchtigkeit beeinflusst, so dass seine Wirkung in Umgebungen mit hoher Temperatur und hoher Luftfeuchtigkeit begrenzt sein kann.
Im Vergleich zu wassergekühlten Kühlern benötigen luftgekühlte Schraubkühler kein zusätzliches Kühlwassersystem, so dass sie einfacher und kostengünstiger sind.Da es für die Kühlung Außenluft verwendet, kann es in Gebieten mit hoher Luftverschmutzung oder in denen die Luftqualität in Innenräumen aufrechterhalten werden muss, problematisch sein.
Produktionsmerkmale:
Zu den Merkmalen des luftgekühlten Schraubkühlers gehören:
1.Keine zusätzliche Kühlwasseranlage:Im Vergleich zu wassergekühlten Kühlern benötigen luftgekühlte Schraubkühler keine zusätzlichen Kühlwassersysteme, daher sind sie einfacher und kostengünstiger.
2.Weite Anwendungsbereiche:Luftgekühlte Schraubkühler eignen sich für verschiedene Gebäudetypen und Orte wie Geschäftsbürogebäude, Hotels, Krankenhäuser, Schulen usw.
3.Hohe Kühlleistung:Der luftgekühlte Schraubkühler verwendet einen Schraubkompressor, der die Vorteile hoher Kühlleistung, geringen Lärm und geringer Wartungskosten bietet.
4Einfache Installation:Die Installation des luftgekühlten Schraubkühlers ist relativ einfach und erfordert keine zusätzliche Ausrüstung wie Wasserleitungen und Wasserpumpen.
5.Hohe ZuverlässigkeitDer luftgekühlte Schraubkühler ist mit hoher Präzision konzipiert und hergestellt und hat eine gute Stabilität und Zuverlässigkeit.
6.Große Anpassungsfähigkeit:Der luftgekühlte Schraubkühler hat eine hohe Anpassungsfähigkeit und kann sich an verschiedene Umweltbedingungen und Lastveränderungen anpassen.
Arbeitsprinzip:
Das Funktionsprinzip des luftgekühlten Schraubkühlers ist wie folgt:
Kompressionsverfahren:Das Kältemittel wird im Schraubkompressor in ein Hochtemperatur- und Hochdruckgas komprimiert und dann in den Kondensator eingegeben.
Kondensationsverfahren:Das Hochtemperatur- und Hochdruckgas wird im Kondensator zu einer Hochdruckflüssigkeit gekühlt und gleichzeitig Wärme freigesetzt.die durch Lüfter und Heizkörper in die Außenluft abgegeben wird.
Ausbauprozess:Nachdem die Hochdruckflüssigkeit durch das Expansionsventil dekomprimiert wurde, wird sie zu einer Flüssigkeit mit niedriger Temperatur und niedrigem Druck und gelangt dann in den Verdampfer.
VerdunstungsprozessDie Niedertemperatur- und Niederdruckflüssigkeit verdunstet im Verdampfer, absorbiert die Wärme im Raum, kühlt das Kühlwasser im Raum ab und zirkuliert es in den Raum,Damit wird der Zweck der Verringerung der Raumtemperatur erreicht.
Technische Parameter:
| Modell | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kühlkapazität | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Temperaturbereich | 5°C~35°C (Unter 0°C kann angepasst werden) | ||||||||||
| Stromversorgung | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Gesamtleistung | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Laufstrom | Eine | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Kühlwasser | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompressor | Typ | Halbhermetische Schraube | |||||||||
| Startmethode | Y-△ | ||||||||||
| Kapazitätsanpassung | 0,25,50,75,100 | ||||||||||
| Eingangsleistung | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Gefrorenes Öl | Typ | HBR-A01 | |||||||||
| Füllvolumen | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Kühlmittel | Typ | R-22/R407C | |||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | ||||||||||
| Verdampfer | Füllvolumen | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Typ | Schale und Schlauch | ||||||||||
| Kondensator | Durchmesser | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| Typ | Hocheffiziente Kupferhülse aus Aluminium + geräuscharmer äußerer Rotorventilator | ||||||||||
| Kühlluftvolumen | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Schutzvorrichtung | Hoch- und Niederspannungsschalter, Antifriesschutz, löslicher Stecker, Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | ||||||||||
| Abmessungen | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Gewicht | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modell | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kühlkapazität | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Temperaturbereich | 5°C~35°C (Unter 0°C kann angepasst werden) | ||||||||||
| Stromversorgung | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Gesamtleistung | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Laufstrom | Eine | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Kühlwasser | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompressor | Typ | Halbhermetische Schraube | |||||||||
| Startmethode | Y-△ | ||||||||||
| Kapazitätsanpassung | 0,25,50,75,100 | ||||||||||
| Eingangsleistung | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Gefrorenes Öl | Typ | HBR-A01 | |||||||||
| Füllvolumen | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Kühlmittel | Typ | R-22/R407C | |||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | ||||||||||
| Verdampfer | Füllvolumen | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Typ | Schale und Schlauch | ||||||||||
| Kondensator | Durchmesser | mm | DN1250 | DN 150 | DN200 | ||||||
| Typ | Hocheffiziente Kupferhülse aus Aluminium + geräuscharmer äußerer Rotorventilator | ||||||||||
| Kühlluftvolumen | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Schutzvorrichtung | Hoch- und Niederspannungsschalter, Antifriesschutz, löslicher Stecker, Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | ||||||||||
| Abmessungen | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Gewicht | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Anwendungsbereich:
Der luftgekühlte Schraubkühler ist ein Kühler, der einen Schraubkompressor und einen luftgekühlten Kondensator verwendet und für folgende Industriezweige geeignet ist:
1.Industrie:In der industriellen Fertigung müssen viele Geräte abgekühlt werden, z. B. Kunststoffverarbeitungsgeräte, Metallverarbeitungsgeräte, chemische Geräte usw.es ist notwendig, luftgekühlte Schraubkühler zu verwenden, um Kühldienste für diese Geräte bereitzustellen..
2Gewerbliche Gebäude:Luftgekühlte Schraubkühler können Kühldienste für große Gewerbehäuser, Fabriken und öffentliche Orte wie Einkaufszentren, Supermärkte, Hotels, Krankenhäuser, Bürogebäude,usw..
3- Pharmazeutische Industrie:In der pharmazeutischen Industrie müssen viele Produktionsprozesse Temperatur und Luftfeuchtigkeit kontrollieren, um die Produktqualität und -sicherheit zu gewährleisten.
4Lebensmittelindustrie:In der Lebensmittelindustrie erfordern viele Produktionsprozesse eine Temperaturregelung, wie Wein, Getränke, Milchprodukte usw. Und Kühlgeräte sind für die Kühlung erforderlich.
5Elektronikindustrie:In der Elektronikindustrie müssen viele Geräte wie elektronische Komponenten, Halbleitergeräte usw. gekühlt werden, und zur Kühlung sind Kühler erforderlich.
Kurz gesagt sind luftgekühlte Schraubkühlgeräte für verschiedene Branchen und Anlässe geeignet, die Kühlung erfordern, wie z. B. die industrielle Fertigung, das gewerbliche Bauwesen, die Pharmaindustrie,Lebensmittelindustrie, Elektronikindustrie usw.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Kühlgeräten umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Die Kühlgeräte werden in Standardholzkisten aus Sperrholz verpackt und versandt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Was sind die spezifischen Unterschiede zwischen luftgekühlten Schraubkühlern und wassergekühlten Kühlern hinsichtlich der Wärmeabgabe und der Betriebstemperatur?
Es gibt einige spezifische Unterschiede zwischen luftgekühlten Schraubkühlern und wassergekühlten Kühlern in Bezug auf Wärmeabgabe und Betriebstemperatur, wie folgt:
1. Wärmeabfluss:Der wassergekühlte Kühler zirkuliert das Kühlwasser durch den Kühlturm oder Kühlgerät und nutzt die hohe spezifische Wärme des Wassers und die latente Hitze der Verdunstung, um die Wärme abzuleiten.Diese Wärmeabbau-Methode liefert in der Regel einen hohen Wärmeabbau-Effekt, da Wasser eine relativ hohe Wärmeleitung und Wärmeabsorptionskapazität aufweist..
Im Gegensatz dazu benutzen luftgekühlte Schraubkühler eingebaute Ventilatoren, um Luft durch einen Kühlschrank oder einen Heizkörper zu bewegen.Obwohl die Wärmeleitfähigkeit und die Wärmeabsorptionskapazität der Luft relativ gering ist, ist die, kann eine wirksame Wärmeableitung durch Optimierung des Wärmeabwasseraufbaus und des Lüfterbetriebs erreicht werden.
2. Betriebstemperatur:Wassergekühlte Kühler sind in der Regel in der Lage, eine niedrigere Betriebstemperatur zu gewährleisten.Wasser kann während des Kühlvorgangs eine große Menge Wärme absorbierenDies führt dazu, dass wassergekühlte Kühlgeräte bei Anwendungen mit niedrigeren Betriebstemperaturen besser funktionieren.
Die Betriebstemperatur von luftgekühlten Schraubkühlern ist in der Regel etwas höher als bei wassergekühlten Kühlern.der luftgekühlte Schraubkühler kann die Temperatur des Kühlmediums während des Wärmeabbauvorgangs möglicherweise nicht auf das gleiche Niveau wie der wassergekühlte Kühler senken..
Es ist notwendig, den geeigneten Kühlertyp entsprechend den spezifischen Anwendungs- und Prozessanforderungen auszuwählen.Für Anwendungen, bei denen niedrigere Betriebstemperaturen erforderlich sind oder bei denen die Temperaturkontrolle entscheidend istFür einige allgemeine industrielle Anwendungen kann ein wassergekühlter Kühler geeigneter sein.die Wärmeabbauwirkung und die Betriebstemperatur des luftgekühlten Schraubkühlers können in der Regel den Bedarf decken,.
