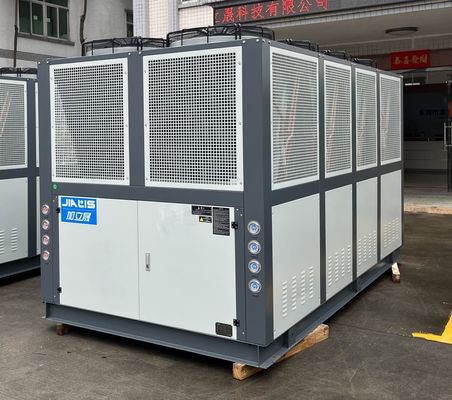

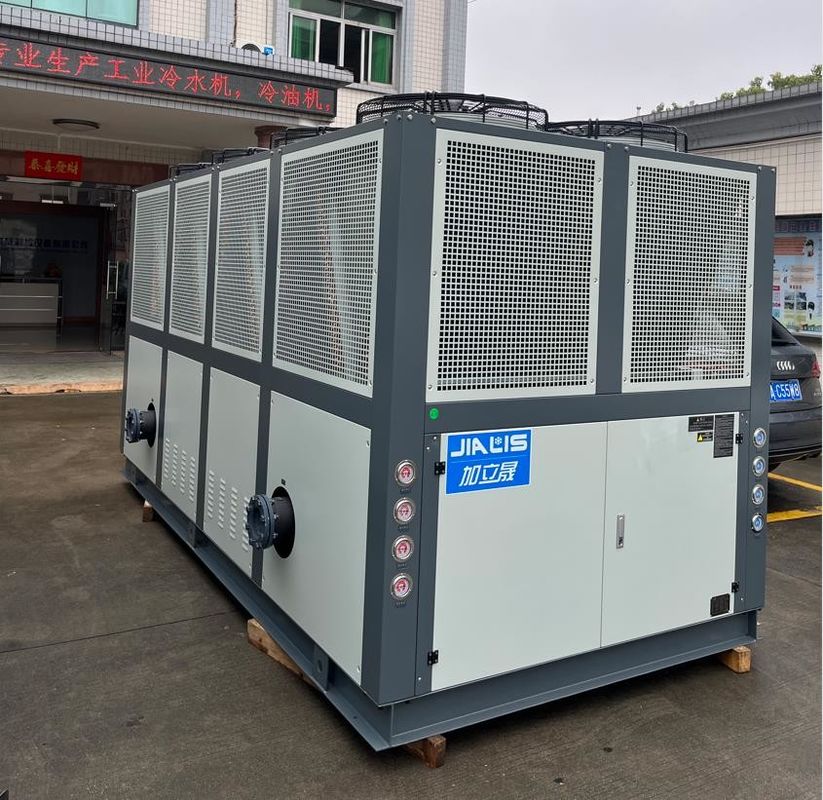

JLSF-80A Industrie-Luftgekühlter Schraubchiller mit PLC-Mikroprozessorkontroller
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | JIALIS |
| Zertifizierung: | CE/ISO9001 |
| Modellnummer: | JLSF-80A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Discuss |
| Verpackung Informationen: | Holzkiste aus Sperrholz |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Einheiten pro Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Luft abgekühlter Schraubenkühler | Steuerungssystem: | PLC |
|---|---|---|---|
| Steuerung: | Mikroprozessor | Startmodus: | Y-△/Softstart |
| Typ des Kompressors: | Schraubkompressor | Verdampfer: | Shell und Rohr |
| Kondensator: | Flachrohr | Schutz: | Hoch-/Niederdruck, Phasenumkehr, Überlastung, Frostschutz, Überhitzung |
| Geräuschpegel: | ≤75dB (A) | Kühlmittel: | R22/R407C/R134A |
| Gewährleistung: | 1 Jahr | ||
| Hervorheben: | Industrieller luftgekühlter Schraubenkühler,Abgekühlter Schraubenkühler PLC Luft,Luftgekühlte Kühlgeräte mit Mikroprozessor |
||
Produkt-Beschreibung
JLSF-80D Luftgekühlter Schraubkühler Kunststoffverarbeitung, Metallverarbeitung, chemische Industrie
Beschreibung des Produkts:
Luftgekühlter Schraubkühler ist eine Art industrieller Kühl- und kommerzieller Klimaanlage, die hauptsächlich aus Verdampfer, Kompressor, Kondensator und Expansionsventil und anderen Komponenten besteht.Es verwendet einen Schraubkompressor, um das Niedertemperatur- und Niederdruckkältemittel in ein Hochtemperatur- und Hochdruckgas zu komprimieren und dann Wärme durch den Kondensator nach außen abzugeben.und schließlich reduziert die Temperatur und den Druck des Kältemittels durch das Ausdehnungsklep, um zum Recycling in den Verdampfer zurückzukehren.
Während des Betriebs absorbiert der luftgekühlte Schraubkühler die Wärme der Außenluft, kühlt das Kühlwasser ab und leitet es in den Raum, um die Innenraumtemperatur zu senken.Die Kühlleistung wird stark von Faktoren wie Außentemperatur und Luftfeuchtigkeit beeinflusst, so dass seine Wirkung in Umgebungen mit hoher Temperatur und hoher Luftfeuchtigkeit begrenzt sein kann.
Im Vergleich zu wassergekühlten Kühlern benötigen luftgekühlte Schraubkühler kein zusätzliches Kühlwassersystem, so dass sie einfacher und kostengünstiger sind.Da es für die Kühlung Außenluft verwendet, kann es in Gebieten mit hoher Luftverschmutzung oder in denen die Luftqualität in Innenräumen aufrechterhalten werden muss, problematisch sein.
Produktionsmerkmale:
Zu den Merkmalen des luftgekühlten Schraubkühlers gehören:
1.Keine zusätzliche Kühlwasseranlage:Im Vergleich zu wassergekühlten Kühlern benötigen luftgekühlte Schraubkühler keine zusätzlichen Kühlwassersysteme, daher sind sie einfacher und kostengünstiger.
2.Weite Anwendungsbereiche:Luftgekühlte Schraubkühler eignen sich für verschiedene Gebäudetypen und Orte wie Geschäftsbürogebäude, Hotels, Krankenhäuser, Schulen usw.
3.Hohe Kühlleistung:Der luftgekühlte Schraubkühler verwendet einen Schraubkompressor, der die Vorteile hoher Kühlleistung, geringen Lärm und geringer Wartungskosten bietet.
4Einfache Installation:Die Installation des luftgekühlten Schraubkühlers ist relativ einfach und erfordert keine zusätzliche Ausrüstung wie Wasserleitungen und Wasserpumpen.
5.Hohe ZuverlässigkeitDer luftgekühlte Schraubkühler ist mit hoher Präzision konzipiert und hergestellt und hat eine gute Stabilität und Zuverlässigkeit.
6.Große Anpassungsfähigkeit:Der luftgekühlte Schraubkühler hat eine hohe Anpassungsfähigkeit und kann sich an verschiedene Umweltbedingungen und Lastveränderungen anpassen.
Arbeitsprinzip:
Das Funktionsprinzip des luftgekühlten Schraubkühlers ist wie folgt:
Kompressionsverfahren:Das Kältemittel wird im Schraubkompressor in ein Hochtemperatur- und Hochdruckgas komprimiert und dann in den Kondensator eingegeben.
Kondensationsverfahren:Das Hochtemperatur- und Hochdruckgas wird im Kondensator zu einer Hochdruckflüssigkeit gekühlt und gleichzeitig Wärme freigesetzt.die durch Lüfter und Heizkörper in die Außenluft abgegeben wird.
Ausbauprozess:Nachdem die Hochdruckflüssigkeit durch das Expansionsventil dekomprimiert wurde, wird sie zu einer Flüssigkeit mit niedriger Temperatur und niedrigem Druck und gelangt dann in den Verdampfer.
VerdunstungsprozessDie Niedertemperatur- und Niederdruckflüssigkeit verdunstet im Verdampfer, absorbiert die Wärme im Raum, kühlt das Kühlwasser im Raum ab und zirkuliert es in den Raum,Damit wird der Zweck der Verringerung der Raumtemperatur erreicht.
Technische Parameter:
| Modell | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Kühlkapazität | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Temperaturbereich | 5°C~35°C (Unter 0°C kann angepasst werden) | ||||||||||
| Stromversorgung | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Gesamtleistung | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Laufstrom | Eine | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Kühlwasser | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompressor | Typ | Halbhermetische Schraube | |||||||||
| Startmethode | Y-△ | ||||||||||
| Kapazitätsanpassung | 0,25,50,75,100 | ||||||||||
| Eingangsleistung | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Gefrorenes Öl | Typ | HBR-A01 | |||||||||
| Füllvolumen | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Kühlmittel | Typ | R-22/R407C | |||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | ||||||||||
| Verdampfer | Füllvolumen | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Typ | Schale und Schlauch | ||||||||||
| Kondensator | Durchmesser | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| Typ | Hocheffiziente Kupferhülse aus Aluminium + geräuscharmer äußerer Rotorventilator | ||||||||||
| Kühlluftvolumen | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Schutzvorrichtung | Hoch- und Niederspannungsschalter, Antifriesschutz, löslicher Stecker, Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | ||||||||||
| Abmessungen | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Gewicht | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modell | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Kühlkapazität | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Temperaturbereich | 5°C~35°C (Unter 0°C kann angepasst werden) | ||||||||||
| Stromversorgung | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Gesamtleistung | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Laufstrom | Eine | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Kühlwasser | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompressor | Typ | Halbhermetische Schraube | |||||||||
| Startmethode | Y-△ | ||||||||||
| Kapazitätsanpassung | 0,25,50,75,100 | ||||||||||
| Eingangsleistung | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Gefrorenes Öl | Typ | HBR-A01 | |||||||||
| Füllvolumen | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Kühlmittel | Typ | R-22/R407C | |||||||||
| Kontrollmethode | Temperaturempfindendes Ausgleichsventil für den Außendruck | ||||||||||
| Verdampfer | Füllvolumen | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Typ | Schale und Schlauch | ||||||||||
| Kondensator | Durchmesser | mm | DN1250 | DN 150 | DN200 | ||||||
| Typ | Hocheffiziente Kupferhülse aus Aluminium + geräuscharmer äußerer Rotorventilator | ||||||||||
| Kühlluftvolumen | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Schutzvorrichtung | Hoch- und Niederspannungsschalter, Antifriesschutz, löslicher Stecker, Sicherheitsventil, Überlastschutzvorrichtung, Spulenüberhitzschutz, automatischer Temperaturschutzschalter usw. | ||||||||||
| Abmessungen | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Gewicht | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Anwendungsbereich:
Der luftgekühlte Schraubkühler ist ein Kühler, der einen Schraubkompressor und einen luftgekühlten Kondensator verwendet und für folgende Industriezweige geeignet ist:
1.Industrie:In der industriellen Fertigung müssen viele Geräte abgekühlt werden, z. B. Kunststoffverarbeitungsgeräte, Metallverarbeitungsgeräte, chemische Geräte usw.es ist notwendig, luftgekühlte Schraubkühler zu verwenden, um Kühldienste für diese Geräte bereitzustellen..
2Gewerbliche Gebäude:Luftgekühlte Schraubkühler können Kühldienste für große Gewerbehäuser, Fabriken und öffentliche Orte wie Einkaufszentren, Supermärkte, Hotels, Krankenhäuser, Bürogebäude,usw..
3- Pharmazeutische Industrie:In der pharmazeutischen Industrie müssen viele Produktionsprozesse Temperatur und Luftfeuchtigkeit kontrollieren, um die Produktqualität und -sicherheit zu gewährleisten.
4Lebensmittelindustrie:In der Lebensmittelindustrie erfordern viele Produktionsprozesse eine Temperaturregelung, wie Wein, Getränke, Milchprodukte usw. Und Kühlgeräte sind für die Kühlung erforderlich.
5Elektronikindustrie:In der Elektronikindustrie müssen viele Geräte wie elektronische Komponenten, Halbleitergeräte usw. gekühlt werden, und zur Kühlung sind Kühler erforderlich.
Kurz gesagt sind luftgekühlte Schraubkühlgeräte für verschiedene Branchen und Anlässe geeignet, die Kühlung erfordern, wie z. B. die industrielle Fertigung, das gewerbliche Bauwesen, die Pharmaindustrie,Lebensmittelindustrie, Elektronikindustrie usw.
Automobilindustrie Chemietechnik Elektronikindustrie Elektrobearbeitung Industrie
Spritzgießerei Pharmaindustrie Kunststoffverpackungsindustrie Druckerei
Upport und Dienstleistungen:
Technische Unterstützung und Wartung von Luftgekühlten Kühlern umfasst:
1. 24/7 Kundendienst
2Installation und Wartung der Fernlenkung
3. Ferndiagnostik und Fehlerbehebung
4Telefonische/E-Mail-Beratung und Beratung
5. Benutzerfreundliche Dokumentation und Handbücher
6. Software-Updates und Upgrades
7. Kostenpreis für Ersatzteile und Verbrauchsmaterialien
Verpackung und Versand:
Luftgekühlte Kühler werden in Standardholzkisten aus Sperrholz verpackt und versandt. Alle Komponenten werden mit einer Folie gesichert und geschützt, und die Einheit wird dann für einen einfachen Transport auf eine Palette gelegt.Und das Versandkennzeichen auf der Holzkiste anbringen, um die richtige Lieferung zu gewährleisten..
Was soll ich tun, wenn der luftgekühlte Schraubchiller ausfällt?
Wenn der luftgekühlte Schraubkühler ausfällt, muss er rechtzeitig behoben werden, um eine Ausweitung des Ausfalls zu vermeiden und den normalen Betrieb der Anlage zu beeinträchtigen.Hier sind einige häufige Fehler und ihre Lösungen::
1.Schlechte oder nicht funktionierende Kühlung:Ein Bauteil wie der Kondensator, der Kühlturm oder die Wasserpumpe kann defekt sein und muss überprüft und repariert werden.
2- Der Kompressor ist laut:Es kann sein, dass der Drehkreis oder das Lager des Kompressors beschädigt sind und der Drehkreis oder das Lager ersetzt werden müssen.
3.Unzureichender Kühlwasserfluss:Es kann sein, daß die Wasserpumpe beschädigt ist oder das Rohr verstopft ist, und diese Teile müssen überprüft und repariert werden.
4.Hoch- oder Niederdruckschutz:Es kann sein, dass Komponenten wie Kompressoren, Kondensatoren oder Kühltürme ausfallen und diese Komponenten überprüft und repariert werden müssen,und die Einstellungen des Druckreglers müssen gleichzeitig angepasst werden.
5.Elektrische Störung:Es kann ein Ausfall des Motors, der Steuerung oder des Sensors usw. sein, und diese elektrischen Komponenten müssen überprüft und repariert werden.
Bei den oben genannten Fehlern, wenn Sie diese nicht selbst bewältigen können, empfiehlt es sich, professionelles Wartungspersonal oder technische Unterstützung beim Hersteller der Ausrüstung zu suchen.Um die Probleme rechtzeitig zu lösen.Zur Vermeidung von Ausfällen ist es gleichzeitig notwendig, die Geräte regelmäßig zu warten, mögliche Ausfälle rechtzeitig zu erkennen und zu beheben.so dass der normale Betrieb der Ausrüstung gewährleistet und ihre Lebensdauer verlängert wird.
